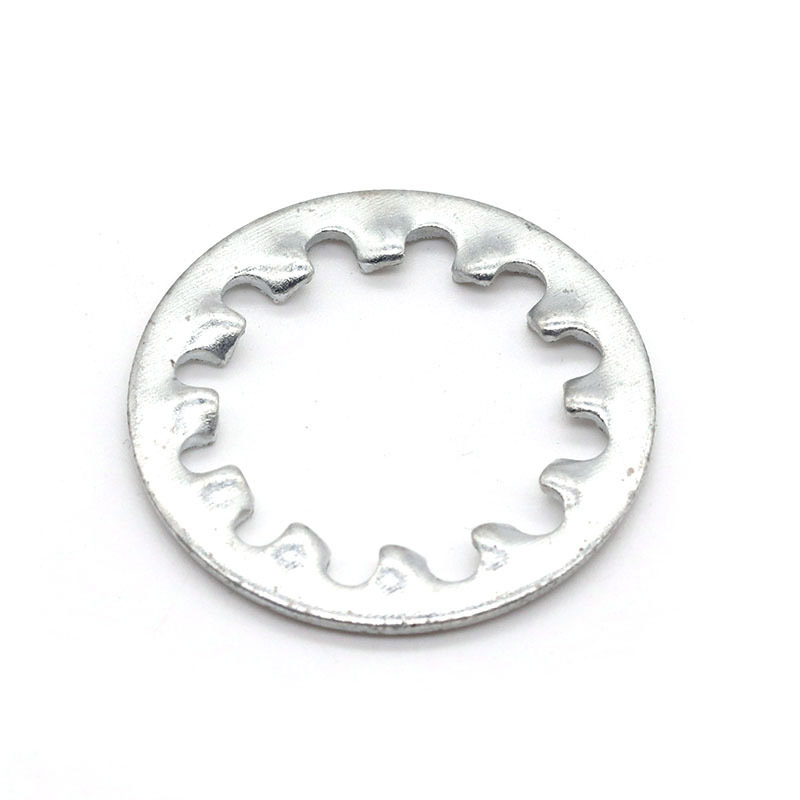

आंतरिक दांतों के साथ वॉशर को लॉक करें

दांतों के आंतरिक लॉक वॉशर को मुख्य रूप से मानक प्रकार (प्रकार AW) और भारी प्रकार (प्रकार IOW) में विभाजित किया गया है। उनके बीच मुख्य अंतर गियर आकार की गहराई और ताकत में है।

(1) AW टाइप करें

मुख्य विशेषता: भार को वितरित करने के लिए अधिक सघन रूप से पैक किए गए आंतरिक गियर डिज़ाइन को अपनाना

लॉकिंग सिद्धांत: काटने के दौरान संपर्क बिंदुओं की संख्या बढ़ाकर, ढीलेपन को रोकने के लिए घर्षण का उपयोग किया जाता है।

पसंदीदा सामग्री: पारंपरिक कार्बन स्टील या किफायती स्टेनलेस स्टील (जैसे SUS304)

भार-वहन क्षमता: मध्यम और निम्न भार, हल्के निर्धारण के लिए उपयुक्त

लागत: किफायती प्रकार

विशिष्ट अनुप्रयोग: टीथ इंटरनल के साथ टाइप एडब्ल्यू लॉक वॉशर इलेक्ट्रॉनिक सर्किट, पीसीबी बोर्ड, घरेलू उपकरण, उपकरण पैनल और अन्य प्रकाश-लोड उपकरणों के लिए उपयुक्त हैं।

(2) IOW टाइप करें

मुख्य विशेषता: दांत अधिक गहरे, नुकीले और मोटे होते हैं, जिनमें काटने की शक्ति अधिक होती है।

लॉकिंग सिद्धांत: धातु की सतह को "पकड़ने और काटने" के लिए दांतों की युक्तियों का उपयोग करके, यांत्रिक लॉकिंग बल उत्पन्न होता है।

सामग्री: 65Mn स्प्रिंग स्टील से बना, कठोरता HRC 39-50

लोड प्रदर्शन: भारी भार और गंभीर कंपन वाले कामकाजी वातावरण के लिए उपयुक्त

लागत विशेषता: विश्वसनीय प्रदर्शन के लिए बढ़िया मूल्य

अनुप्रयोग: टीथ इंटरनल के साथ IOW लॉक वॉशर भारी-भरकम भागों के लिए आदर्श हैं। ऑटोमोटिव चेसिस और इंजन, औद्योगिक मशीनरी और निर्माण उठाने वाले उपकरण पर व्यापक रूप से उपयोग किया जाता है।

सीधे शब्दों में कहें तो, मानक AW और हेवी-ड्यूटी IOW के बीच किसे चुनना है, यह मुख्य रूप से बोल्ट पर काम के तनाव पर निर्भर करता है। इलेक्ट्रॉनिक्स और घरेलू उपकरणों जैसे हल्के लोड उपयोग के लिए, नियमित AW प्रकार पर्याप्त और अधिक बजट-अनुकूल है।

तेज़ कंपन या प्रभाव वाली स्थितियों, जैसे कारों और बड़ी औद्योगिक मशीनों के लिए, बोल्ट जोड़ों को सुरक्षित रखने के लिए IOW हेवी-ड्यूटी प्रकार का उपयोग करें।

एम2	2.2	2.34	4.20	4.5	0.28	0.32
एम2.5	2.7	2.84	5.20	5.5	0.37	0.43
एम3	3.2	3.38	5.70	6.0	0.37	0.43
एम3.5	3.7	3.88	6.64	7.0	0.47	0.53
एम 4	4.3	4.48	7.64	8.0	0.47	0.53
एम5	5.3	5.48	9.64	10.0	0.57	0.63
एम6	6.4	6.62	10.57	11.0	0.67	0.73
एम7	7.4	7.62	12.07	12.5	0.77	0.83
एम8	8.4	8.62	14.57	15.0	0.77	0.83
एम10	10.5	10.77	17.57	18.0	0.87	0.93
एम12	13.0	13.27	19.98	20.5	0.96	1.04
एम14	15.0	15.27	23.48	24.0	0.96	1.04
एम16	17.0	17.27	25.48	26.0	1.16	1.24
एम18	19.0	19.33	29.48	30.0	1.36	1.44
एम20	21.0	21.33	32.38	33.0	1.36	1.44
एम24	25.0	25.33	37.38	38.0	1.45	1.55

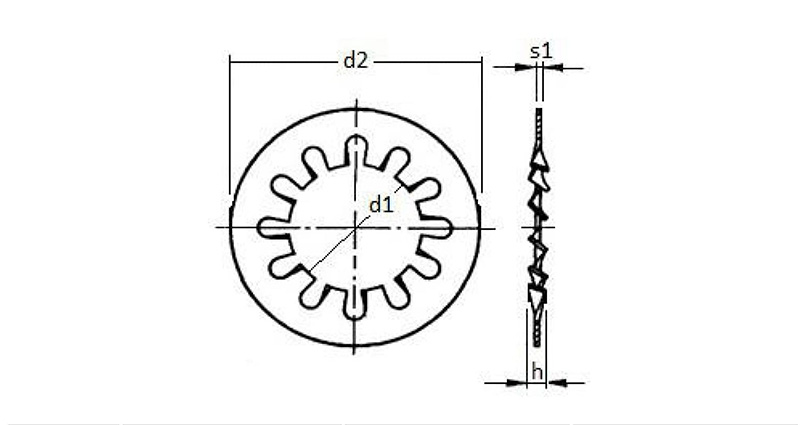

प्रदान की गई जानकारी और ड्राइंग केवल संदर्भ हैं

आप जानना चाह सकते हैं

(1) ऑटोमोटिव इंजन इंस्टॉलेशन के लिए मुझे किस शैली का उपयोग करना चाहिए?

हमारा सुझाव है कि IOW इंटरनल टूथ लॉक वॉशर का उपयोग करें। वे पेंचों को ढीला होने से रोकने में बहुत अच्छा काम करते हैं।

(2) क्या आपके पास दोनों शैलियों के लिए स्टेनलेस स्टील संस्करण हैं?

ज़रूर। AW और IOW दोनों प्रकार की आपूर्ति स्टेनलेस स्टील में की जा सकती है, जैसे A2/304 और A4/316 ग्रेड।

(3) IOW और AW प्रकारों के बीच कठोरता में क्या अंतर है?

कार्बन स्टील AW मानक वॉशर में आमतौर पर HRC 35-45 की कठोरता होती है। हेवी-ड्यूटी IOW कार्बन स्टील संस्करण कठिन होता है, कठोरता आमतौर पर HRC 42 से 50 तक होती है।
