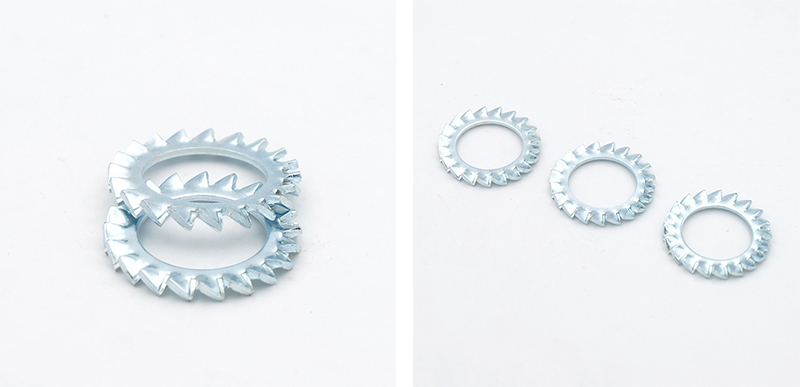

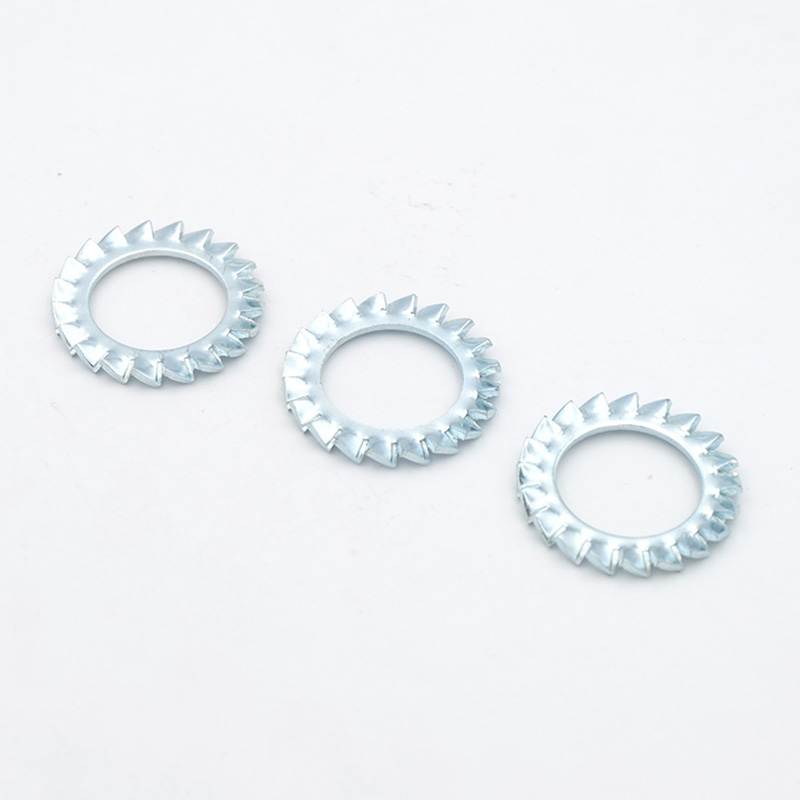

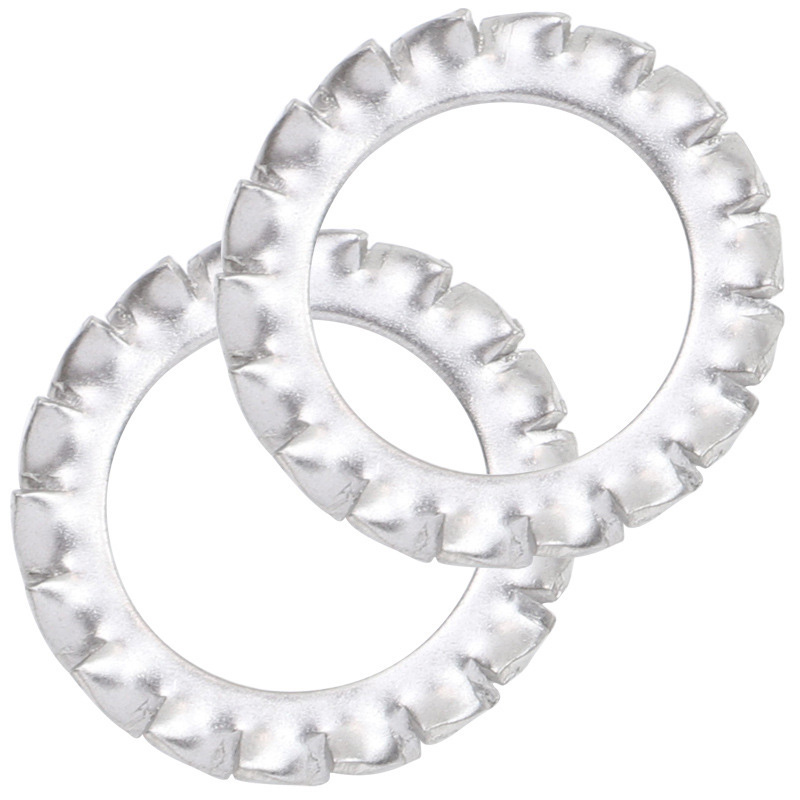

एम3 बाहरी सेरेशंस लॉक वॉशर

ज़ियागुओ® फैक्ट्री द्वारा निर्मित एम3 एक्सटर्नल सेरेशंस लॉक वॉशर में अच्छी पुन: प्रयोज्यता है। यदि वॉशर के बाहरी दांत उपयोग के बाद थोड़े घिस गए हैं, तो उन्हें स्थिति के आधार पर गैर-महत्वपूर्ण स्थानों पर पुन: उपयोग किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

हालाँकि M3 एक्सटर्नल सेरेशंस लॉक वॉशर आकार में छोटा है, लेकिन इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है। अपनी कॉम्पैक्ट संरचना, विश्वसनीय लॉकिंग बल और चालकता के साथ, यह कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है।

(1)रोबोट, सटीक मशीनरी

औद्योगिक रोबोट जोड़ों, मोटर ब्रैकेट और रैखिक मॉड्यूल जैसे उच्च परिशुद्धता और उच्च कंपन उपकरण के लिए बोल्ट बन्धन

(2)उपभोक्ता इलेक्ट्रॉनिक्स

मोबाइल फोन का फ्रेम, ड्रोन के मोटर माउंट, वीआर/एआर उपकरणों के लिए समर्थन संरचनाएं, गेम कंट्रोलर की आंतरिक संरचना आदि, ये सभी उच्च शक्ति और लघु कनेक्शन बिंदु

(3)नया ऊर्जा उद्योग

एम3 बाहरी सेरेशंस लॉक वॉशर का उपयोग चार्जिंग स्टेशनों के भीतर प्रमुख परिदृश्यों में किया जाता है, जैसे विद्युत मॉड्यूल, ऊर्जा भंडारण बैटरी पैक मॉड्यूल और फोटोवोल्टिक इनवर्टर, जहां संक्षारण प्रतिरोध और कंपन प्रतिरोध की आवश्यकता होती है।

(4)फर्नीचर और कार्यालय आपूर्ति

कार्यालय की कुर्सियों, धातु अलमारियों, प्रदर्शन अलमारियाँ, प्रकाश जुड़नार आदि के आधार और बैकरेस्ट के बीच कनेक्शन को अलग करने और संयोजन प्रक्रियाओं के दौरान ढीला होने से रोकने के उपाय

(5)ऑप्टिकल और फोटोग्राफिक उपकरण

सटीक उपकरणों के आंतरिक समायोजन तंत्र, लेंस समर्थन, पैन-टिल्ट फास्टनरों आदि में छोटे आकार और उच्च शक्ति वाले कनेक्शन की मांग होती है

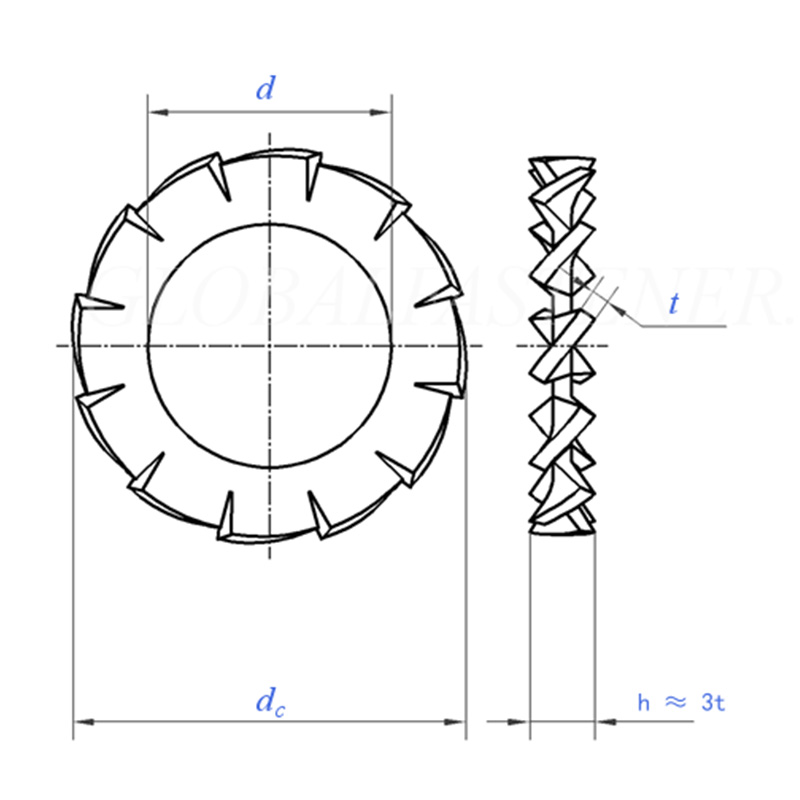

M3 External serrations Lock Washers

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	न्यूनतम = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	अधिकतम	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
डीसी	अधिकतम=नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
डीसी	मिन	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दांतों की संख्या	मिन	9	9	9	9	10	11	11	12	14	14
प्रति 1000 यूनिट किग्रा		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र थ्रेड व्यास के लिए		एम1.6	एम2	एम2.5	एम3	एम3.5	एम 4	एम5	एम6	एम7	एम8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	न्यूनतम = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	अधिकतम	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डे	अधिकतम=नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डे	मिन	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दांतों की संख्या	मिन	16	16	18	18	18	20	20	20	22	22
प्रति 1000 यूनिट किग्रा		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र थ्रेड व्यास के लिए		एम10	एम12	एम14	एम16	एम18	एम20	एम22	एम24	एम27	एम30

मूल ताकतें

एम3 एक्सटर्नल सेरेशंस लॉक वॉशर का उपयोग मुख्य रूप से इसकी कई मजबूत विशेषताओं के कारण कई परिदृश्यों में किया जा सकता है।

(1)विरोधी कंपन और विरोधी ढीलापन

एम3 एक्सटर्नल सेरेशंस लॉक वॉशर कंपन का विरोध करने के लिए एक पेशेवर उपकरण है। इसकी बाहरी दांत संरचना विशेष रूप से "कंपन वाले वातावरण में फास्टनरों को ढीले होने से रोकने" के लिए डिज़ाइन की गई है, विशेष रूप से गतिशील भार और निरंतर गति वाले उपकरणों में।

(2) विद्युत ग्राउंडिंग

नुकीले दांत धातु की सतह पर ऑक्साइड परत या कोटिंग को आसानी से भेद सकते हैं, जिससे एक स्थिर विद्युत पथ बन सकता है।

(3)अंतरिक्ष के अनुकूल

सटीक उपकरणों के इंटीरियर के लिए, एम3 एक्सटर्नल सेरेशंस लॉक वॉशर को सीधे फास्टनर के सिर के नीचे स्थापित किया जा सकता है, जो लगभग कोई अतिरिक्त जगह नहीं लेता है।

(4) सामग्री विकल्प उपलब्ध हैं

लोग विशिष्ट अनुप्रयोग परिवेश के आधार पर विभिन्न सामग्रियों का चयन कर सकते हैं। स्प्रिंग स्टील में उच्च शक्ति होती है, और स्टेनलेस स्टील जंग के प्रति प्रतिरोधी होता है, जो इसे विभिन्न परिदृश्यों के लिए उपयुक्त बनाता है।
