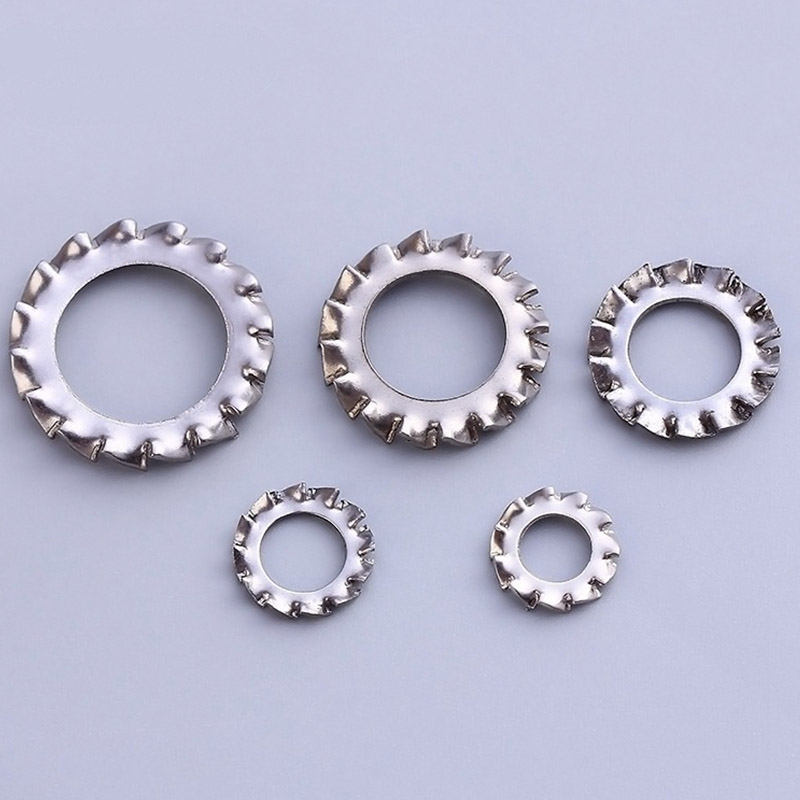

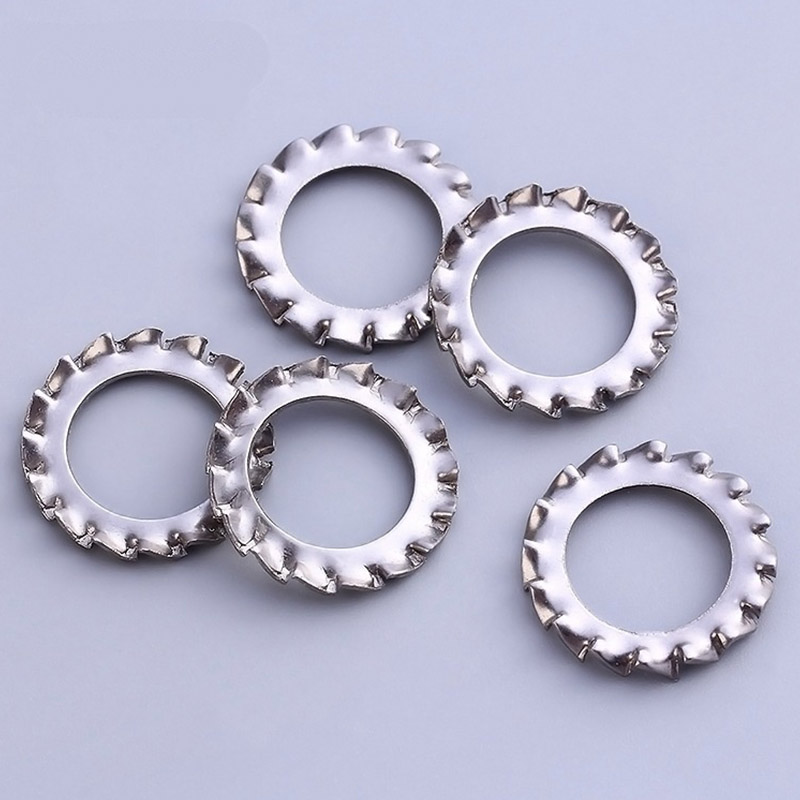

M6 बाहरी दाँतेदार लॉक वॉशर

ज़ियागुओ® फैक्ट्री द्वारा उत्पादित एम6 आउटर सीरेटेड लॉक वॉशर अत्यधिक लागत प्रभावी हैं। अपेक्षाकृत कम इकाई मूल्य के साथ, वे विश्वसनीय एंटी-लूज़िंग प्रदर्शन प्रदान कर सकते हैं और बड़े पैमाने पर असेंबली कार्यों के लिए विशेष रूप से उपयुक्त हैं।

जांच भेजें

उत्पाद वर्णन

M6 आउटर सेरेटेड लॉक वॉशर को स्थापित और उपयोग करते समय, निम्नलिखित बिंदुओं पर विशेष ध्यान देने की आवश्यकता है।

(1) एक बार उपयोग

एम6 बाहरी दाँतेदार लॉक वॉशर को हटाने के बाद, यदि दांत स्थायी रूप से विकृत हो गए हैं, तो उनका पुन: उपयोग नहीं किया जा सकता है; अन्यथा, वे एंटी-लूज़िंग फ़ंक्शन प्रदान करने में सक्षम नहीं होंगे।

(2) नरम सामग्री के लिए उपयुक्त नहीं है

दांत एल्युमीनियम, प्लास्टिक और पतली स्टील प्लेटों को गहराई से काट सकते हैं, जिससे खड़खड़ाहट या दरार पड़ सकती है। बफ़रिंग के लिए M6 आउटर सेरेटेड लॉक वॉशर के नीचे एक फ्लैट वॉशर जोड़ने की अनुशंसा की जाती है।

(3) सतह कोटिंग पर ध्यान दें

यदि वर्कपीस की सतह पर पेंट या इलेक्ट्रोप्लेटिंग परत है, तो दांत कोटिंग में घुस सकते हैं और निशान छोड़ सकते हैं। जब उपस्थिति के लिए आवश्यकताएं हों, तो सावधानी से चयन करें।

(4) जितना संभव हो सके बड़े फास्टनरों का उपयोग करने का प्रयास करें।

बाहरी टूथ वॉशर बड़े सिर जैसे हेक्सागोनल सिर, गोल सिर और फ्लैट सिर वाले बोल्ट के लिए उपयुक्त है; छोटे-सिर वाले स्क्रू के लिए, एक आंतरिक दांत गैस्केट का चयन किया जाना चाहिए।

(5) टॉर्क नियंत्रण

अत्यधिक कसने से दांत पूरी तरह से चपटे हो सकते हैं और उनकी लोच खत्म हो सकती है; अपर्याप्त टॉर्क उचित फिट को रोक देगा। इसलिए, अनुशंसित मूल्यों के अनुसार सख्ती से काम करना आवश्यक है।

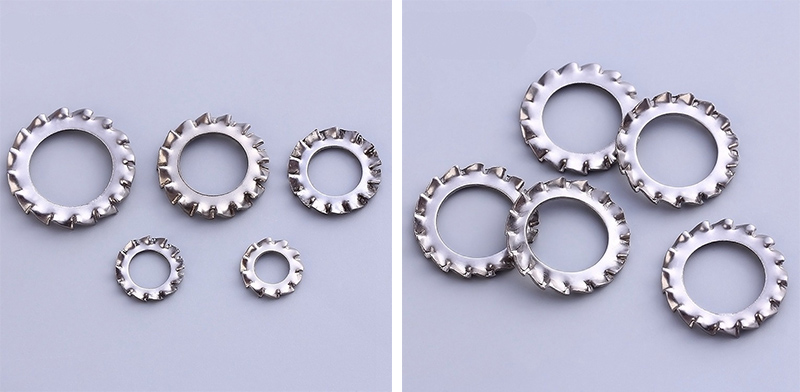

M6 Outer Serrated Lock Washer

सामान्य त्रुटियाँ और समाधान

(1) कसने के बाद, एम6 बाहरी दाँतेदार लॉक वॉशर का बाहरी किनारा ऊपर उठ जाता है।

संभावित कारण: वॉशर गलत दिशा में स्थापित किया गया है।

समाधान: इसे हटा दें और इसे फास्टनर के सामने दांत की सतह पर रखकर पुनः स्थापित करें।

(2) बोल्ट अभी भी ढीले हो रहे हैं।

संभावित कारण: अपर्याप्त टॉर्क / वॉशर का पुन: उपयोग

समाधान: टॉर्क मान की जाँच करें। /यदि इसे अलग करके पुनः जोड़ा गया है, तो नया वॉशर बदलें।

(3) ग्राउंडिंग प्रतिरोध बहुत अधिक है।

संभावित कारण: दांत कोटिंग में नहीं घुसे हैं।

समाधान: संपर्क सतह को साफ करें, या कोटिंग को थोड़ा खुरचें और फिर से कस लें।

(4) वर्कपीस की सतह गंभीर रूप से खरोंच गई है।

संभावित कारण: M6 बाहरी दाँतेदार लॉक वॉशर को सीधे नरम सतह पर दबाया जाता है।

समाधान: वॉशर के नीचे एक फ्लैट वॉशर लगाएं, या इसे आंतरिक टूथ वॉशर से बदलें।

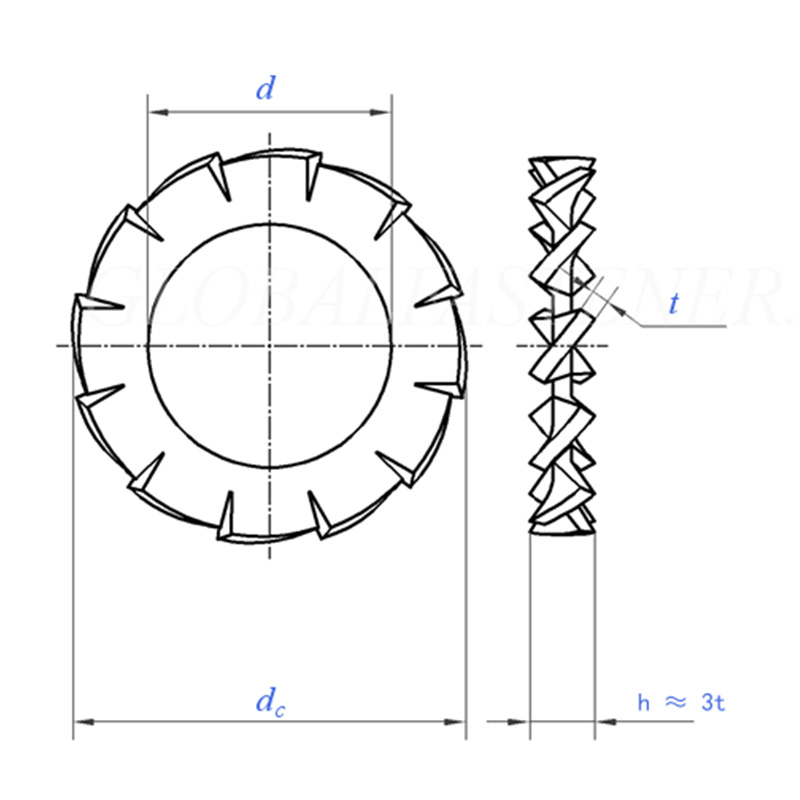

M6 Outer Serrated Lock Washer

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	न्यूनतम = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	अधिकतम	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
डीसी	अधिकतम=नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
डीसी	मिन	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दांतों की संख्या	मिन	9	9	9	9	10	11	11	12	14	14
प्रति 1000 यूनिट किग्रा		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र थ्रेड व्यास के लिए		एम1.6	एम2	एम2.5	एम3	एम3.5	एम 4	एम5	एम6	एम7	एम8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	न्यूनतम = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	अधिकतम	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डे	अधिकतम=नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डे	मिन	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दांतों की संख्या	मिन	16	16	18	18	18	20	20	20	22	22
प्रति 1000 यूनिट किग्रा		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र थ्रेड व्यास के लिए		एम10	एम12	एम14	एम16	एम18	एम20	एम22	एम24	एम27	एम30
