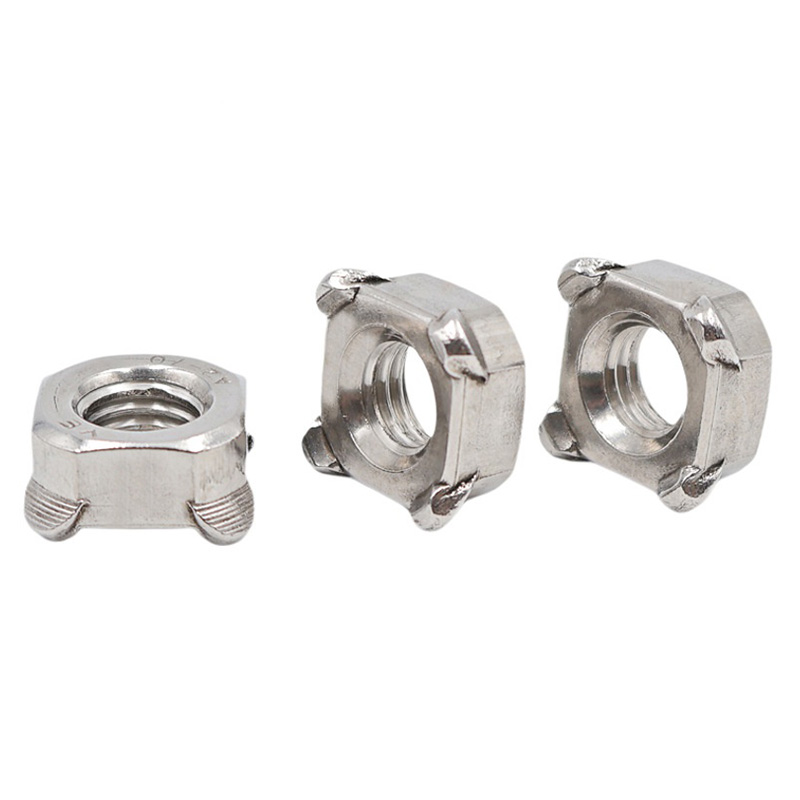

M8 स्क्वायर वेल्ड नट

क्या आप पेशेवर फास्टनरों की तलाश में हैं, ज़ियागुओ® का नवीनतम एम8 स्क्वायर वेल्ड नट आपकी आदर्श पसंद हो सकता है। यह शीट मेटल के पिछले हिस्से के लिए उपयुक्त है। बाहरी फास्टनरों को स्थापित करते समय, पीछे की ओर छूने की कोई आवश्यकता नहीं है। यह बंद प्रकार के बाड़ों के लिए विशेष रूप से उपयुक्त है।

नमूना:Q 371-1999

जांच भेजें

उत्पाद वर्णन

मानक और प्रमुख आयाम

एम8 स्क्वायर वेल्ड नट का उत्पादन DIN 928:2013-12 मानक के अनुसार सख्ती से किया जाता है। यह मानक M4 से M16 तक के मोटे धागे और 8 मिमी से 16 मिमी तक के महीन धागे के साथ वर्गाकार वेल्डिंग नट के आयाम और तकनीकी आवश्यकताओं को निर्दिष्ट करता है। उत्पाद ग्रेड ए ग्रेड है.

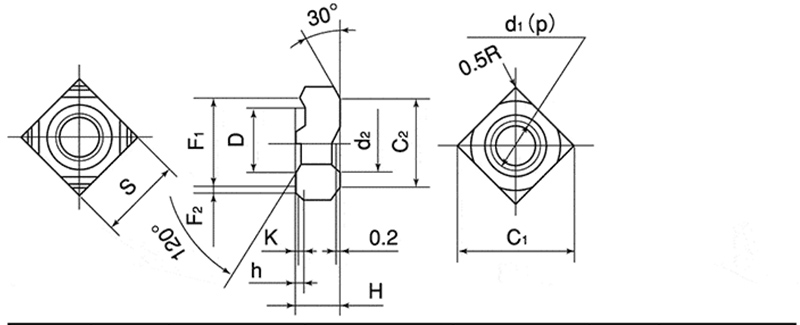

पैरामीटर	मान (मिमी)	सहनशीलता
थ्रेड विशिष्टता	एम8 × 1.25	-
किनारे की चौड़ाई (s/sw)	14 मिमी	±0.3
विकर्ण चौड़ाई (ई)	18 मिमी	±0.6
कुल मोटाई (एम1/एच)	6.5 mm	±0.3
सिर का व्यास (डीके)	12.8 मिमी	-
उभार बिंदु की ऊंचाई	1.0 मिमी	±0.1
अवतल बिंदु कोण	45°	±5°

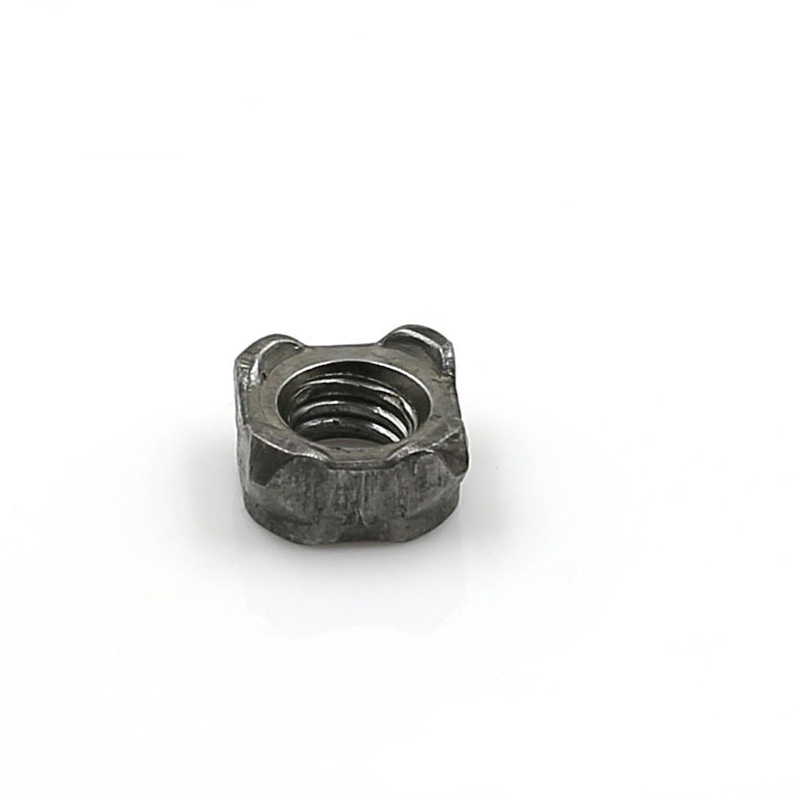

M8 Square Weld Nut

संरचनात्मक प्रकार

एम8 स्क्वायर वेल्ड नट को इस आधार पर दो प्रकारों में विभाजित किया गया है कि इसमें पोजिशनिंग पिन है या नहीं: पिनलेस प्रकार और पिन-सुसज्जित प्रकार।

(1) गैर-पायलट

विवरण:

चौकोर आकार, विपरीत भुजाओं की चौड़ाई 14 मिमी। नीचे की सतह पर चार अर्धगोलाकार वेल्डिंग प्रोट्रूशियंस हैं जो बिना गाइड पिन के, चारों कोनों पर समान रूप से वितरित हैं। नीचे की सतह समतल है, M8 × 1.25 की विशिष्टता और 6H की सटीकता के साथ।

काम के सिद्धांत:

वेल्डिंग के दौरान, निचले इलेक्ट्रोड पर लोकेटिंग पिन या वर्कपीस पर चौकोर छेद के माध्यम से स्थिति प्राप्त की जाती है। प्रतिरोध वेल्डिंग के दौरान चार उभार एक साथ पिघलते हैं, जिससे एक समान वेल्ड कोर बनता है।

लागू परिदृश्य:

जब वर्कपीस के वर्गाकार छेद में पहले से ही M8 स्क्वायर वेल्ड नट मौजूद हो या जब स्थिति विश्वसनीय हो,

मैनुअल वेल्डिंग या अर्ध-स्वचालित वेल्डिंग तकनीक को अपनाया जा सकता है।

यह स्थिति सटीकता के लिए कम आवश्यकताओं वाले लागत-संवेदनशील अनुप्रयोगों के लिए उपयुक्त है।

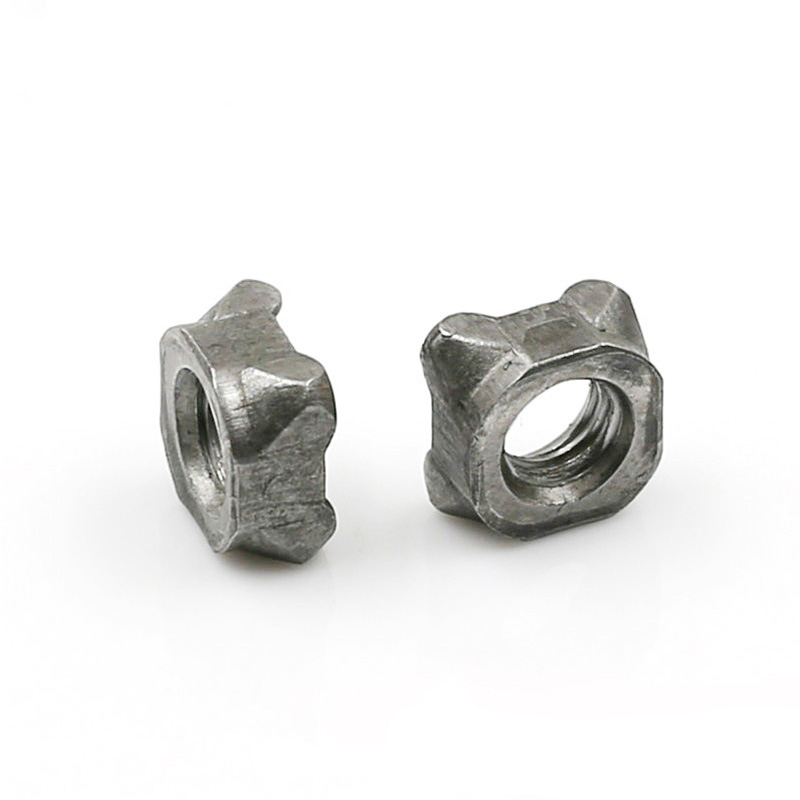

M8 Square Weld Nut

d	p	S		H		h		K	D
नॉमिनल डायामीटर	आवाज़ का उतार-चढ़ाव	बुनियादी आयाम	सहनशीलता	बुनियादी आयाम	सहनशीलता	बुनियादी आयाम	सहनशीलता	बेसिकडिमेंसन(अनुमानित)	बुनियादी आयाम	सहनशीलता
एम 4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1या 0.3
एम5	0.8	10.0		4.0		0.8		0.2	7.0
एम6	1.0	11.0		5.0		0.8		0.2	9.0
एम8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

(2) पायलट किया गया

विवरण:

आकार चौकोर है, विपरीत भुजाओं की चौड़ाई आमतौर पर 14 मिमी रहती है। नीचे की सतह पर केंद्र गाइड पिन के साथ चार कोने वाले उभार मौजूद हैं। गाइड पिन का व्यास आम तौर पर 9.6 मिमी या 11.6 मिमी (ग्राहक की आवश्यकताओं के आधार पर) होता है। गाइड पिन की ऊंचाई 1.5 मिमी, 2.0 मिमी या 2.5 मिमी है, जो आधार सामग्री की मोटाई से मेल खाती है। धागा M8 × 1.25 है, 6H की सटीकता के साथ।

काम के सिद्धांत:

सटीक स्थिति प्राप्त करने और वेल्डिंग के दौरान एम8 स्क्वायर वेल्ड नट को हिलने से रोकने के लिए गाइड पिन को वर्कपीस के पूर्व-ड्रिल किए गए पोजिशनिंग छेद में डाला जाता है। साथ ही, गाइड पिन वेल्डिंग स्प्लैश को थ्रेडेड छेद में प्रवेश करने से कुछ हद तक प्रभावी ढंग से रोकता है।

लागू परिदृश्य:

स्वचालित रोबोट वेल्डिंग लाइन (उच्च स्थिति आवश्यकताओं के साथ)

जब वर्कपीस में कोई चौकोर छेद नहीं होता है और केवल गोल छेद द्वारा स्थित होता है

ऐसे अनुप्रयोग जहां वेल्डिंग स्लैग को धागों को अवरुद्ध होने से रोकने की आवश्यकता होती है
