स्क्वायर प्रोजेक्शन वेल्ड नट

चीन के आपूर्तिकर्ता ज़ियागुओ® को स्टॉक में चार समान रूप से वितरित वेल्डिंग प्रोट्रूशियंस के साथ उच्च गुणवत्ता वाले स्क्वायर प्रोजेक्शन वेल्ड नट की आपूर्ति करने में खुशी हो रही है। चार कोनों वाली संरचना यह सुनिश्चित करती है कि तीव्र कंपन के तहत भी, कोई सापेक्ष विस्थापन या घुमाव नहीं होगा, जो एक स्थिर कनेक्शन की गारंटी देता है।

नमूना:Q 371-1999

जांच भेजें

उत्पाद वर्णन

संरचनात्मक विशेषताएँ

वर्गाकार प्रक्षेपण वेल्ड नट एक वर्गाकार नट है जिसके तल पर कई वेल्डिंग प्रक्षेपण होते हैं। इसका संरचनात्मक डिज़ाइन तीन प्रमुख लक्ष्यों पर केंद्रित है: वेल्डिंग विश्वसनीयता, सटीक स्थिति और एंटी-टर्निंग प्रदर्शन।

【1】वर्गाकार आधार

(1)आकार: एक पूर्ण वर्ग जिसकी चारों भुजाएँ समान लंबाई की हों और चारों कोने समकोण पर हों। जब यह वर्कपीस के चौकोर छेद में फिट हो जाता है तो यह स्वचालित रूप से घूमने को रोक सकता है।

(2) किनारे की चौड़ाई: उदाहरण के लिए, एम8 14 मिमी है, एम10 17 मिमी है। यह वेल्डिंग के दौरान आधार सामग्री में नट को फंसने से रोकने के लिए पर्याप्त दबाव-वहन क्षेत्र प्रदान करता है।

(3) मोटाई (ऊंचाई): आमतौर पर 6 से 10 मिमी। यह कनेक्शन को मजबूती प्रदान करने के लिए पर्याप्त थ्रेड जुड़ाव लंबाई सुनिश्चित करता है।

Square Projection Weld Nuts

【2】वेल्डिंग परियोजनाक्रियाएँ

(1) मात्रा: समान धारा और संतुलित वेल्ड कोर सुनिश्चित करने के लिए चार-बिंदु सममित तरीके से वितरित किया गया

(2) स्थिति: वेल्डिंग स्थिरता को बढ़ाने के लिए निचली सतह के चारों कोनों पर, किनारे के करीब

(3) आकार: गोलाकार या शंक्वाकार शीर्ष आकार, एक चिकने शीर्ष के साथ

(4) ऊंचाई: 0.5 ~ 1.2 मिमी, आधार सामग्री के साथ निकट संपर्क सुनिश्चित करने के लिए

चौड़ाई/व्यास: लगभग 1.5 ~ 2.5 मिमी

【3】आंतरिक धागा

(1) थ्रेड विशिष्टता: मीट्रिक एम4 से एम16, इंपीरियल #6 से 5/8″। मिलान बोल्ट के साथ एक अलग करने योग्य कनेक्शन बनाता है।

(2) थ्रेड सटीकता: 6एच (मीट्रिक), 2बी (शाही)। स्क्वायर प्रोजेक्शन वेल्ड नट और बोल्ट के बीच एक अच्छा फिट सुनिश्चित करता है।

(3) थ्रेड लंबाई: पर्याप्त थ्रेड जुड़ाव लंबाई प्रदान करती है।

(4) थ्रेड ओरिएंटेशन: प्रवेश सिरे पर आसानी से बोल्ट लगाने के लिए चैंफर हो सकते हैं।

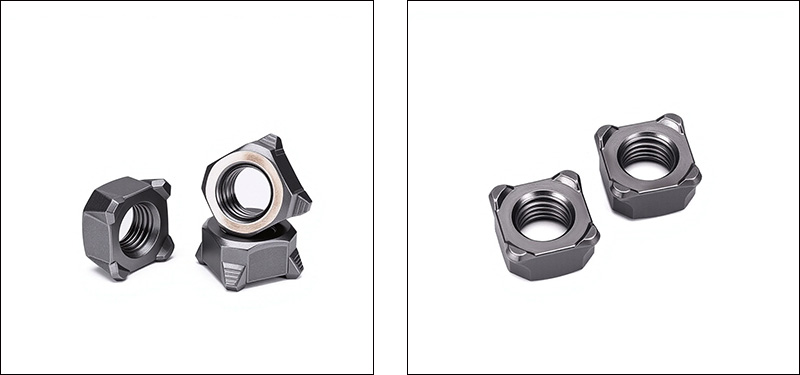

Square Projection Weld Nuts

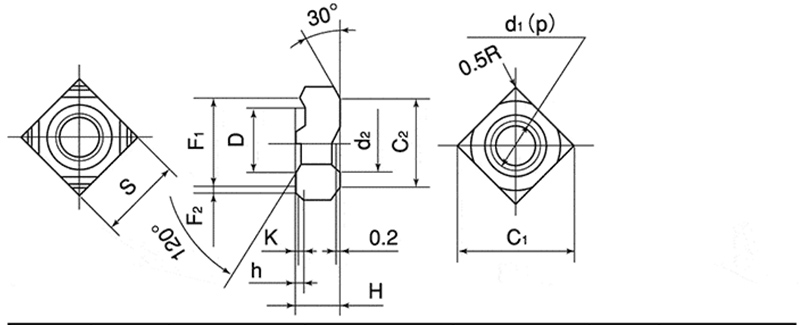

d	p	S		H		h		K	D
नॉमिनल डायामीटर	आवाज़ का उतार-चढ़ाव	बुनियादी आयाम	सहनशीलता	बुनियादी आयाम	सहनशीलता	बुनियादी आयाम	सहनशीलता	बेसिकडिमेंसन(अनुमानित)	बुनियादी आयाम	सहनशीलता
एम 4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1या 0.3
एम5	0.8	10.0		4.0		0.8		0.2	7.0
एम6	1.0	11.0		5.0		0.8		0.2	9.0
एम8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

अक्सर पूछे जाने वाले प्रश्नों

(1) स्क्वायर प्रोजेक्शन वेल्ड नट किस वेल्डिंग विधि के लिए उपयुक्त है? पैरामीटर क्या हैं?

सबसे अधिक इस्तेमाल की जाने वाली विधि रेजिस्टेंस प्रोजेक्शन वेल्डिंग है। उदाहरण के तौर पर 1.5 मिमी लो-कार्बन स्टील प्लेट पर M8 लो-कार्बन स्टील नट की वेल्डिंग को लें। संदर्भ पैरामीटर हैं: वर्तमान 8-11 केए, इलेक्ट्रोड दबाव 2.5-4.0 केएन, वेल्डिंग आवृत्ति 8-15 चक्र (लगभग 0.16-0.3 सेकंड)।

(2) आपके स्क्वायर प्रोजेक्शन वेल्ड नट किन मानकों का अनुपालन करते हैं?

हम DIN 928 (जर्मन मानक, दुनिया भर में सबसे अधिक उपयोग किया जाने वाला), ASME B18.1 (अमेरिकी मानक) और GB/T 13681.2 (चीनी राष्ट्रीय मानक) का सख्ती से पालन करते हैं।

(3) नट के वेल्डिंग प्रदर्शन को कैसे सुनिश्चित करें?

वेल्डिंग प्रदर्शन का मूल यह है कि कार्बन सामग्री ≤ 0.25% होनी चाहिए। रासायनिक संरचना योग्य है यह सुनिश्चित करने के लिए हम कच्चे माल के प्रत्येक बैच पर वर्णक्रमीय विश्लेषण करते हैं। साथ ही, सहिष्णुता सीमा के भीतर प्रोट्रूशियंस की ऊंचाई और आकार को सख्ती से नियंत्रित किया जाता है।
