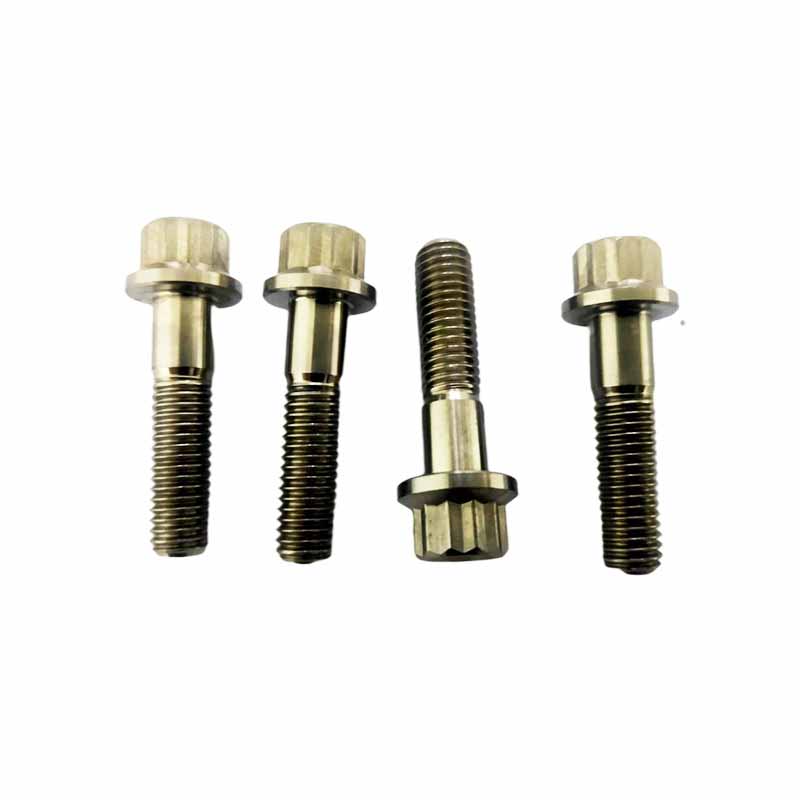

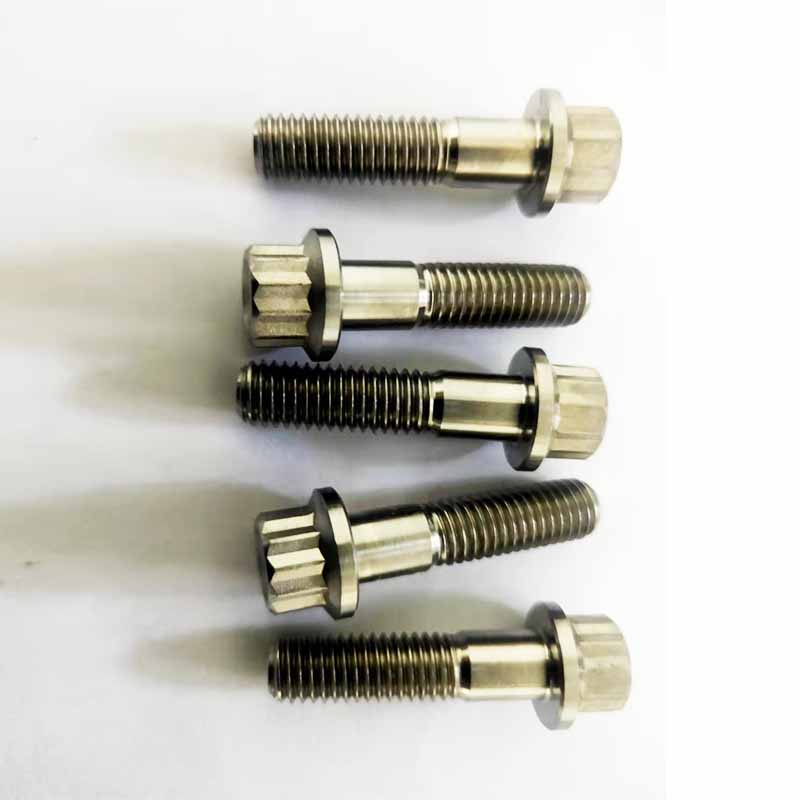

मीट्रिक प्रकार यू 12 पियोंट निकला हुआ किनारा पेंच

मीट्रिक प्रकार यू 12 पियोंट फ्लैंज स्क्रू सटीक और सुरक्षित स्थापना के लिए बिल्कुल उपयुक्त हैं। ज़ियागुओ® फ़ैक्टरी आपकी ज़रूरतों को पूरा कर सकती है। हम ASME/ANSI B18.2.5M-2009 के कार्यान्वयन मानक के अनुसार उत्पादन करते हैं। अभी ऑर्डर करें और अपनी ज़रूरत के विश्वसनीय स्क्रू प्राप्त करें।

जांच भेजें

उत्पाद वर्णन

मीट्रिक प्रकार यू 12 पियोंट फ्लैंज स्क्रू के सिर पर 12 कोने होते हैं। कसने पर, इसका संपर्क क्षेत्र बड़ा होता है और यह अधिक टॉर्क लगा सकता है। पेंच के नीचे एक यू-आकार की निकला हुआ किनारा प्लेट है, जो जुड़े हिस्से के साथ संपर्क क्षेत्र को बढ़ा सकती है और दबाव को फैला सकती है।

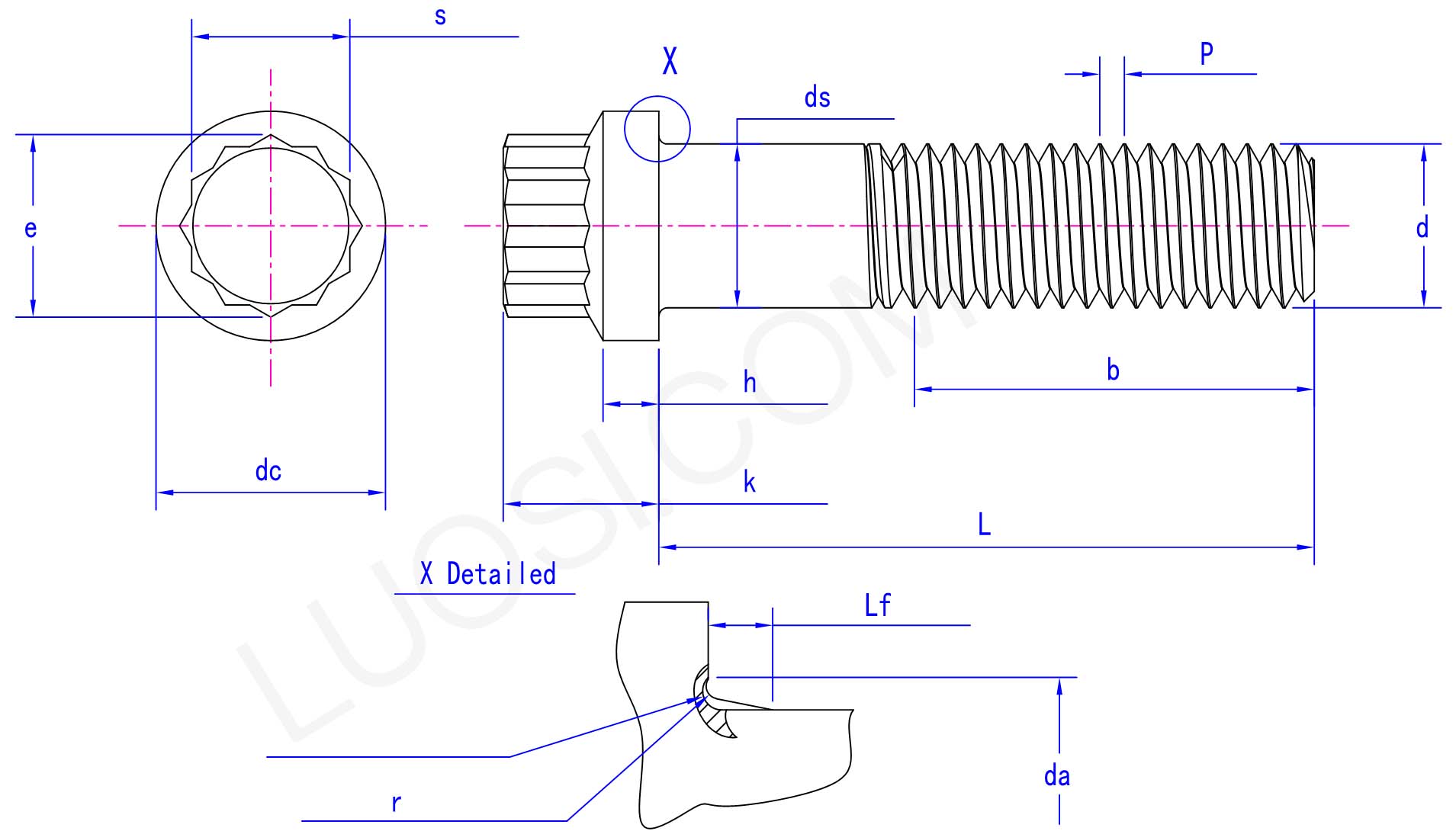

Metric Type U 12 Piont Flange Screw

विशेषताएं और पैरामीटर

मीट्रिक प्रकार यू 12-पॉइंट स्क्रू नमक स्प्रे संक्षारण के प्रतिरोधी हैं। बॉटम कट डिज़ाइन का उपयोग अक्सर स्टेनलेस स्टील में किया जाता है, जो दरार के क्षरण को कम कर सकता है। फ्लैंज सीलिंग सतहें, वे जहाज की रेलिंग या तटीय बुनियादी ढांचे के लिए आदर्श विकल्प हैं। वे ढीलेपन को रोक सकते हैं। दाँतेदार निकला हुआ किनारा निचली सतह में एक जालीदार सतह होती है, जो औद्योगिक वाइब्रेटर या जनरेटर ब्रैकेट के लिए उपयुक्त होती है, जिन्हें लॉकिंग वॉशर की आवश्यकता नहीं होती है।

टरबाइन एग्जॉस्ट मैनिफोल्ड को जकड़ने के लिए मीट्रिक प्रकार यू 12 पियोंट फ्लैंज स्क्रू का उपयोग किया जाता है। कई गुना रिसाव से टरबाइन की दक्षता कम हो जाएगी। वे 900°C के तापीय चक्र का सामना कर सकते हैं। यू-आकार का खांचा कसने पर फ्लैंज को मुड़ने से रोक सकता है। जब निकल एंटी-स्टिकिंग एजेंट लगाया जाता है, तो तांबे का पेस्ट जल जाएगा। इसे हर 50,000 मील चलने पर बदलें; थर्मल थकान के कारण निकास पाइप फट सकता है।

पवन टर्बाइनों के गियरबॉक्स कवर को ठीक करने के लिए मीट्रिक प्रकार यू 12-पॉइंट स्क्रू का उपयोग किया जाता है। टरबाइन कंपन के कारण पारंपरिक पेंच पीछे हट सकते हैं। वे कवर प्लेट को 20 से अधिक वर्षों तक लॉक कर सकते हैं। नीचे का कटा हुआ हिस्सा शॉक अवशोषण में भूमिका निभा सकता है। ऊंचाई पर 12-पॉइंट टॉर्क मल्टीप्लायर का उपयोग करते समय, अपर्याप्त कसने से धूल प्रवेश कर सकती है और गियर को नुकसान पहुंचा सकती है।

मीट्रिक प्रकार यू 12 पियोन्ट फ्लैंज स्क्रू में अत्यधिक मजबूत बन्धन बल होता है। 12-कोण डिज़ाइन इसे कसने पर अधिक टॉर्क का सामना करने में सक्षम बनाता है। इसके अतिरिक्त, यू-आकार का निकला हुआ किनारा घर्षण बढ़ाता है, जिससे कंपन वाले वातावरण में भी इसे ढीला करना मुश्किल हो जाता है। वे बहुत विश्वसनीय हैं और कनेक्शन भागों को हर समय स्थिर रख सकते हैं।

उत्पाद पैरामीटर

सोम	एम5	एम6	एम8	एम10	एम12	एम14	एम16	एम20	एम24	एम30	एम36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
डीएस मैक्स	5	6	8	10	12	14	16	20	24	30	36
डीएस मिनट	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
एस अधिकतम	5	6	8	10	12	14	16	20	24	30	36
एस मि	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
ई मि	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
डीसी अधिकतम	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
डीसी मिनट	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
एच अधिकतम	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
एच मि	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
के अधिकतम	5	6	8	10	12	14	16	20	24	30	36
के मिनट	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
दा मैक्स	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
एलएफ अधिकतम	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
आर अधिकतम	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
आर मिनट	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
