बाहरी दाँतेदार लॉक वॉशर

ज़ियागुओ® फैक्ट्री द्वारा निर्मित बाहरी दाँतेदार लॉक वॉशर में उत्कृष्ट शॉक प्रतिरोध और एंटी-लूज़िंग प्रदर्शन है। जब उपयोग किया जाता है, तो बाहरी दांत बोल्ट के सिर और वर्कपीस की सतह में जड़े होंगे, जिससे बोल्ट को ढीला होने से रोका जा सकेगा।

जांच भेजें

उत्पाद वर्णन

बाहरी दाँतेदार लॉक वॉशर बाहरी किनारे के चारों ओर दांतों के साथ एंटी-लूज़िंग गैस्केट हैं। दांत वॉशर के बाहरी घेरे से रेडियल रूप से फैलते हैं।

जब आप बोल्ट या नट कसते हैं, तो ये बाहरी दांत भाग की सतह को पकड़ लेते हैं। यह घर्षण बढ़ाता है और एक यांत्रिक लॉक बनाता है, इसलिए फास्टनर आसानी से ढीला नहीं होगा।

आंतरिक टूथ लॉक वॉशर की तुलना में, बाहरी टूथ स्टाइल बड़े बाहरी आकार वाले हिस्सों के लिए बेहतर फिट बैठता है। यह दबाव को समान रूप से फैलाता है और स्थिर लॉकिंग प्रभाव प्रदान करता है। आंतरिक टूथ गैस्केट का उपयोग मुख्य रूप से छोटे स्क्रू के सिर के नीचे किया जाता है, जबकि बाहरी दाँतेदार लॉक वॉशर का उपयोग मुख्य रूप से नट के नीचे या बड़े सिर वाले फास्टनरों के लिए किया जाता है।

काम के सिद्धांत

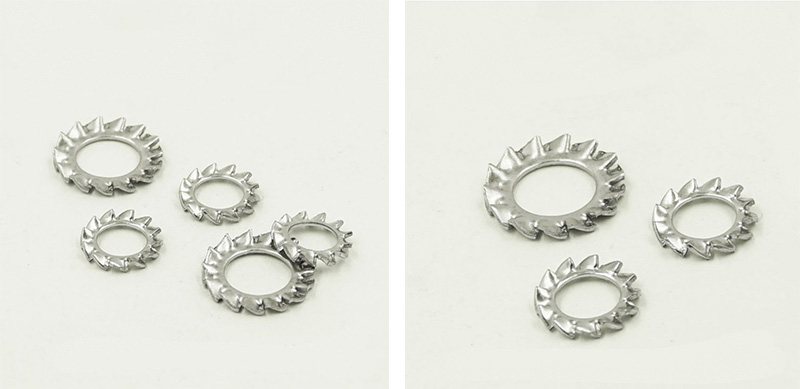

Outer Serrated Lock Washer

आउटर सेरेटेड लॉक वॉशर का कार्य सिद्धांत वास्तव में काफी सरल है। यह मुख्य रूप से दो चीजों पर निर्भर करता है：

(1) दांत सीधे संपर्क सतह में घुस जाते हैं।

इस प्रकार के वॉशर के बाहरी किनारे पर नुकीले दांतों का एक चक्र होता है। जब आप बोल्ट या नट कसते हैं, तो दांत दो छूने वाली सतहों में दब जाते हैं: बोल्ट सिर या नट का निचला भाग, और स्थापित भाग की सतह।

दांतों के अंदर धंसने के बाद, यह फास्टनर के नीचे कांटों की अंगूठी की तरह काम करता है। यदि बोल्ट स्वाभाविक रूप से ढीला होने लगता है, तो ये दांत उसे कसकर पकड़ लेते हैं और उसे घूमने से रोकते हैं।

(2) वॉशर स्वयं लोच प्रदान करता है।

बाहरी दाँतेदार लॉक वॉशर पूरी तरह से सपाट नहीं है; इसमें अपने आप में एक निश्चित डिग्री की लोच होती है। कसने के बाद, यह चपटा हो जाता है, लेकिन सामग्री हमेशा अपने मूल आकार में वापस आना चाहती है, इसलिए यह लगातार ऊपर की ओर बल लगाती है। यह बल धागों के बीच घर्षण को बढ़ाता है, जिससे पेंच के ढीले होने की संभावना कम हो जाती है।

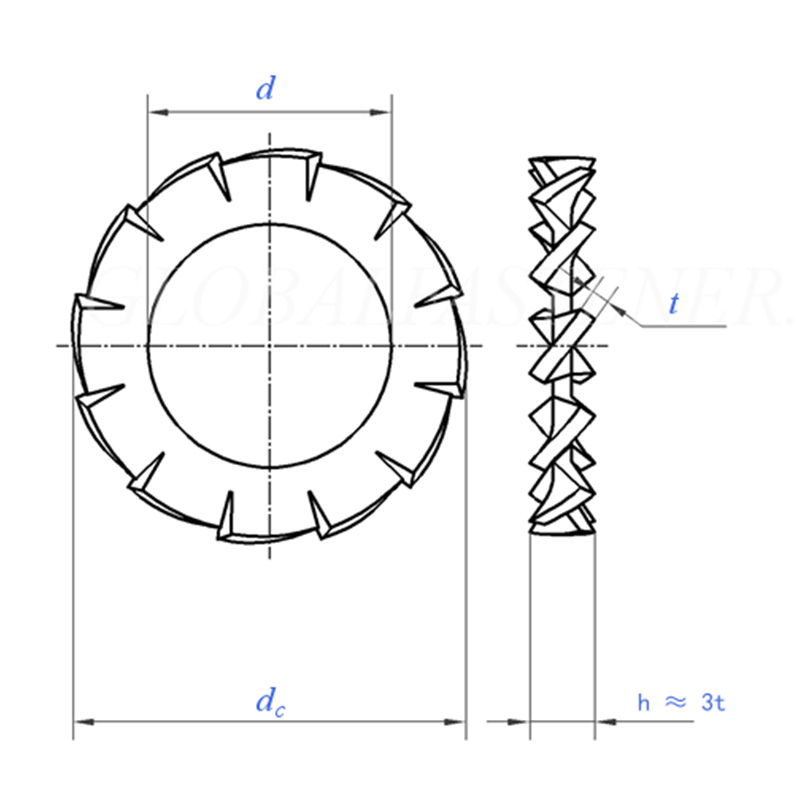

Outer Serrated Lock Washer

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	न्यूनतम = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	अधिकतम	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
डीसी	अधिकतम=नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
डीसी	मिन	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दांतों की संख्या	मिन	9	9	9	9	10	11	11	12	14	14
प्रति 1000 यूनिट किग्रा		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र थ्रेड व्यास के लिए		एम1.6	एम2	एम2.5	एम3	एम3.5	एम 4	एम5	एम6	एम7	एम8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	न्यूनतम = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	अधिकतम	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डे	अधिकतम=नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डे	मिन	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दांतों की संख्या	मिन	16	16	18	18	18	20	20	20	22	22
प्रति 1000 यूनिट किग्रा		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र थ्रेड व्यास के लिए		एम10	एम12	एम14	एम16	एम18	एम20	एम22	एम24	एम27	एम30

(1) बाहरी दाँतेदार लॉक वॉशर और आंतरिक टूथ लॉक वॉशर के बीच क्या अंतर है?

बाहरी दांत संस्करण: दांत बाहरी सर्कल पर व्यवस्थित होते हैं, अपेक्षाकृत बड़े सिर वाले फास्टनरों में फिट होते हैं।

आंतरिक दाँत संस्करण: दाँत भीतरी घेरे पर हैं, एक सादे चिकने बाहरी किनारे के साथ। यह शैली छोटे सिर वाले स्क्रू से पूरी तरह मेल खाती है।

(2) क्या आप परीक्षण के लिए नमूने प्रदान करते हैं?

हाँ। मानक आकार के इन्वेंट्री नमूने निःशुल्क हैं (शिपिंग लागत ग्राहक द्वारा वहन की जाती है), और डिलीवरी का समय 2-5 दिन है।

(3) थोक ऑर्डर के लिए MOQ और लीड टाइम क्या है?

मानक विशिष्टताओं के लिए, MOQ आम तौर पर प्रति विनिर्देश 1,000 - 5,000 टुकड़े है। डिलीवरी का समय लगभग 15 - 25 दिन है। स्टेनलेस स्टील या डैक्रोमेट कोटिंग में थोड़ा अधिक समय लग सकता है।
