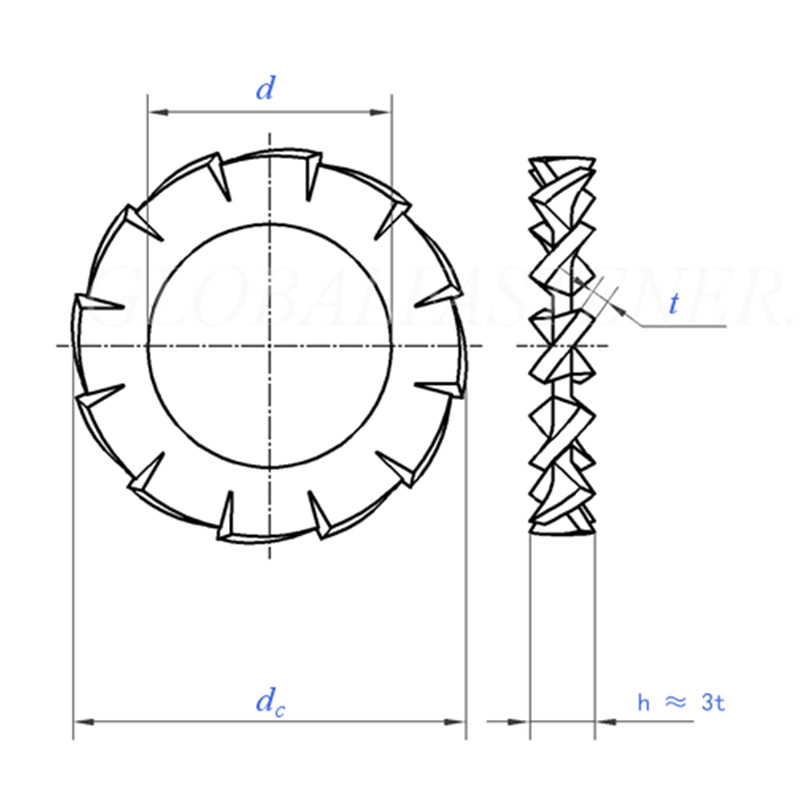

बाहरी दाँतेदार दाँतेदार लॉक वाशर

आउटर सेरेटेड टूथेड लॉक वॉशर के प्रकारों को मुख्य रूप से दांत के आकार की संरचना, भार वहन करने की ताकत और विशेष कार्यों जैसे पहलुओं के आधार पर वर्गीकृत किया जाता है।

(1)डीआईएन 6798

DIN 6798 मानक आउटर सेरेटेड टूथेड लॉक वॉशर के लिए सबसे व्यापक रूप से उपयोग किया जाने वाला विनिर्देश है, और इसमें मुख्य रूप से तीन रूप होते हैं:

①बाहरी दाँतेदार लॉकिंग रिंग

दांत बाहरी रिंग पर होते हैं और ओवरलैपिंग तरीके से व्यवस्थित होते हैं, जो सबसे बड़ा संपर्क क्षेत्र प्रदान करते हैं।

②आंतरिक दाँतेदार लॉकिंग रिंग

दांत भीतरी रिंग पर हैं और छोटे सिर वाले स्क्रू के लिए उपयुक्त हैं।

③शंक्वाकार रिब्ड लॉकिंग रिंग

शंक्वाकार संरचना, 90° काउंटरसंक कोण

(2)बीडब्ल्यू बनाम ईओडब्ल्यू

भार शक्ति वर्गीकरण के अनुसार, आउटर सेरेटेड टूथेड लॉक वॉशर को मानक प्रकार और हेवी-ड्यूटी प्रकार में विभाजित किया गया है।

① बीडब्ल्यू मानक प्रकार

इसमें नियमित दांत की गहराई होती है, यह सामान्य औद्योगिक उपयोग और सामान्य असेंबली कार्य में फिट बैठता है। सामान्य उपयोग: इलेक्ट्रॉनिक सामान, सामान्य मशीनरी, स्वचालन उपकरण।

② ईओडब्ल्यू हेवी ड्यूटी प्रकार

यह गहरे दांतों और बेहतर एंटी-लूज़ प्रदर्शन के साथ आता है, जो भारी कंपन और भारी भार वाले स्थानों के लिए उपयुक्त है। सामान्य उपयोग: ऑटो पार्ट्स, उच्च कंपन मशीनरी, निर्माण परियोजनाएं और इस्पात संरचनाएं।

(3) विशेष कार्य

①EOW ओवरलैप

एक विशेष ओवरलैपिंग दांत संरचना, विशेष रूप से अपेक्षाकृत कमजोर टॉर्क वाले अनुप्रयोगों के लिए डिज़ाइन की गई। सामान्य बाहरी दांत प्रकार की तुलना में, यह असमान सहायक सतहों के लिए उपयुक्त है, इसका संपर्क क्षेत्र बड़ा है, और भार वितरण के लिए अनुकूल है।

②बड़ा/संकीर्ण बैंड

विभिन्न एप्लिकेशन स्थानों की आवश्यकताओं के अनुसार, अलग-अलग संपर्क क्षेत्र की मांगों को पूरा करने के लिए (आरडीईएफएल/आरडीआईएफएल) और (आरडीआईएफएस) प्रदान किए जाते हैं।

③डबल टूथ वॉशर आरडीडी

आंतरिक और बाहरी दोनों सतहें दाँतेदार हैं, जो उन अनुप्रयोगों के लिए उपयुक्त हैं जहां उच्च एंटी-लूज़िंग आवश्यकताओं की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

(1) क्या बाहरी दांतेदार लॉक वॉशर उच्च कंपन के खिलाफ प्रभावी हैं?

हां, बाहरी दांत गैसकेट आंतरिक दांत गैसकेट की तुलना में उच्च-कंपन वातावरण के लिए अधिक उपयुक्त है, क्योंकि इसमें दांतों के बीच एक बड़ा संपर्क क्षेत्र और गहरा जुड़ाव होता है।

(2) क्या दांत एल्यूमीनियम या प्लास्टिक जैसी नरम सामग्री को नुकसान पहुंचाएंगे?

यह सही है। नुकीले दांत नरम सामग्री को खोद देंगे और डेंट या दरारें भी छोड़ देंगे। एल्यूमीनियम भागों के लिए, आप बफरिंग भूमिका निभाने के लिए लॉक वॉशर और वर्कपीस के बीच एक फ्लैट वॉशर लगा सकते हैं। प्लास्टिक के हिस्सों के लिए, सीधे बाहरी टूथ वॉशर का उपयोग न करें। आंतरिक टूथ वॉशर चुनना या इसके बजाय बड़े फ्लैट वॉशर का उपयोग करना बेहतर है।

(3) स्प्रिंग स्टील आउटर सेरेटेड टूथेड लॉक वॉशर की विशिष्ट कठोरता क्या है?

गर्मी उपचार के बाद, कठोरता आमतौर पर एचआरसी 40-50 (लगभग 400-530 एचवी) होती है।
