राउंड हेड कोच बोल्ट

जिस मिश्र धातु इस्पात का ताप उपचार किया गया है उसका चयन किया जाता है। ज़ियागुओ® होलसेल राउंड हेड कोच बोल्ट का प्रदर्शन ग्रेड 10.9 है और अंतिम तन्यता ताकत 1000 एमपीए से अधिक है। यह भारी मशीनरी, पुलों और उच्च भार वाली संरचनाओं के लिए उपयुक्त है।

जांच भेजें

उत्पाद वर्णन

राउंड हेड कोच बोल्ट (एक प्रकार का कैरिज बोल्ट) और कैरिज बोल्ट एक ही उत्पाद श्रेणी के हैं। मुख्य अंतर क्षेत्रीय नामों में निहित है: उत्तरी अमेरिका में, इसे आमतौर पर कैरिज बोल्ट कहा जाता है, जबकि राष्ट्रमंडल देशों (जैसे यूनाइटेड किंगडम, ऑस्ट्रेलिया और न्यूजीलैंड) में, राउंड हेड कोच बोल्ट शब्द का अधिक उपयोग किया जाता है। यह अर्ध-गोलाकार सिर (गोल सिर) और गर्दन के नीचे एक चौकोर एंटी-लूज़िंग संरचना वाला एक फास्टनर है, जिसे विशेष रूप से सिंगल-साइड इंस्टॉलेशन के लिए डिज़ाइन किया गया है।

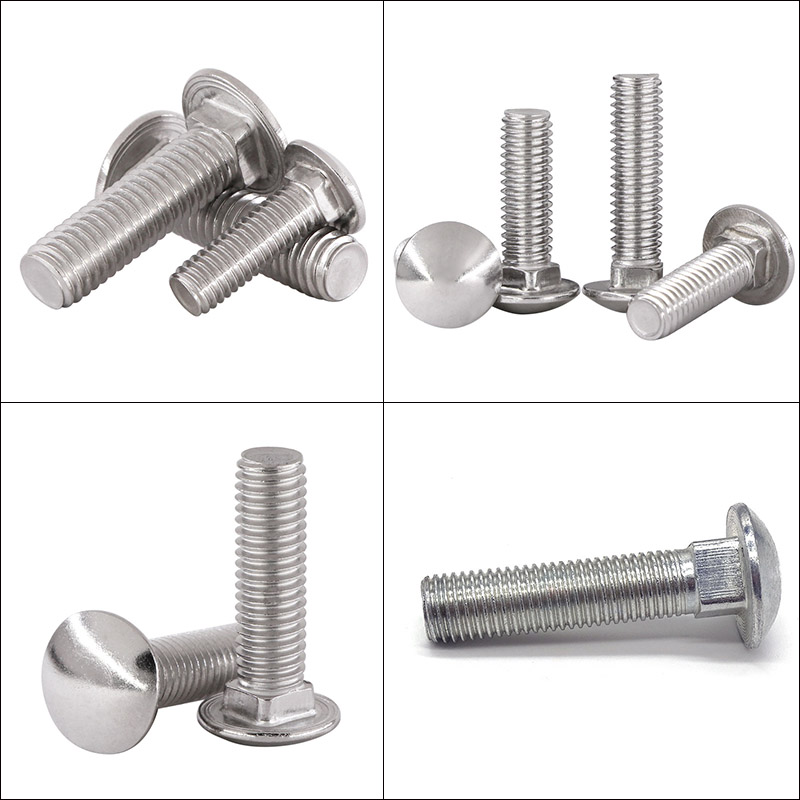

Round Head Coach Bolt

संरचनात्मक विशेषताएँ

राउंड हेड कोच बोल्ट का संरचनात्मक डिज़ाइन "सिंगल-साइड इंस्टॉलेशन और स्वचालित एंटी-टिपिंग" के मुख्य लक्ष्य पर केंद्रित है, और यह मुख्य रूप से निम्नलिखित चार कार्यात्मक भागों से बना है:

(1) सिर

आकार: अर्धगोलाकार (गोल सिर) या चपटा शीर्ष गोल सिर। सतह चिकनी है, बिना किसी टूल इंटरफेस जैसे हेक्सागोनल, स्क्वायर या क्रॉस स्लॉट के।

कार्य और उद्देश्य:

भार वहन करने वाली सतह का एक बड़ा क्षेत्र प्रदान करें

सौंदर्यशास्त्र और सुरक्षा

चिकना और गोलाकार डिज़ाइन

(2) गर्दन (गर्दन) - सबसे महत्वपूर्ण विरोधी पर्ची संरचना

आकार: सिर के ठीक नीचे स्थित, यह वर्गाकार (स्क्वायर) या रिब्ड स्क्वायर (रिब्ड स्क्वायर) होता है।

कार्य और उद्देश्य:

मैकेनिकल एंटी-टर्निंग फ़ंक्शन

सहायक उपकरणों की कोई आवश्यकता नहीं

सटीक स्थिति

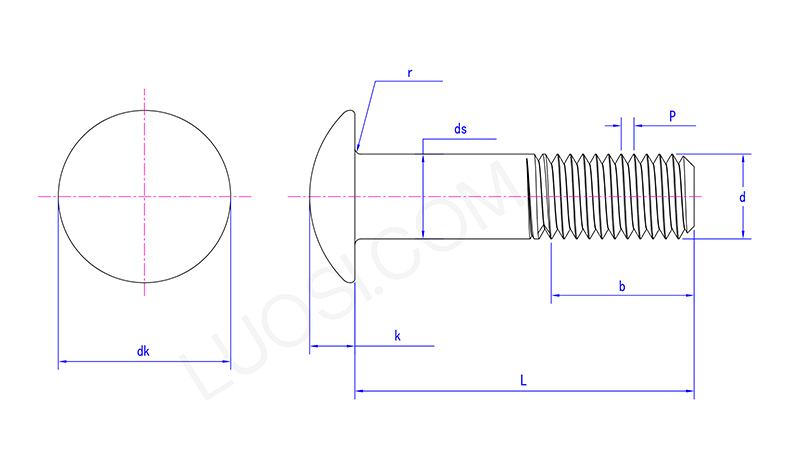

Round Head Coach Bolt

सोम	एम5	एम6	एम8	एम10	एम12	एम16	एम20	एम24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
डीके मैक्स	11.3	13.5	18	22.5	27	36	45	54
डीके मिनट	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
डीएस मैक्स	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
डीएस मिनट	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
के अधिकतम	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
के मिनट	2.5	3	4	5	6	8	10	12
आर अधिकतम	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) शाफ़्ट अनुभाग (शैंक/अनथ्रेडेड भाग)

आकार: गर्दन और धागों के बीच स्थित, यह एक सपाट सतह वाला एक चिकना बेलनाकार शाफ्ट है और कोई धागा नहीं है।

लंबाई: इसकी गणना बोल्ट की कुल लंबाई एल से धागे की लंबाई बी घटाकर की जाती है। विभिन्न विशिष्टताओं में मानक अनुपात होते हैं।

कार्य और उद्देश्य:

कतरनी भार को सहन करना

सटीक स्थिति

धागों पर बल के प्रयोग से बचना

(4) थ्रेडेड भाग

आकार: गोल हेड कोच बोल्ट के अंत में स्थित, यह एक मानक मीट्रिक मोटा धागा (आईएसओ) या एक अमेरिकी मानक यूएनसी धागा है।

लंबाई (बी):

मानक निर्धारित करता है: जब एल ≤ 125 मिमी, बी ≈ 2डी + 6 मिमी (डी नाममात्र व्यास है); जब एल > 125 मिमी, बी ≈ 2डी + 12 मिमी।

वास्तविक उत्पाद की थ्रेड लंबाई को ग्राहक की आवश्यकताओं (अनुकूलित पूर्ण थ्रेड) के अनुसार बढ़ाया जा सकता है।

कार्य और उद्देश्य:

नट के साथ सहयोग करके क्लैम्पिंग बल उत्पन्न करें

प्रीलोड बल को समायोजित करें

संरचनात्मक तुलना

राउंड हेड कोच बोल्ट का लाभ इसकी अनूठी संरचना में निहित है। तो, अन्य प्रकार के बोल्ट की तुलना में, क्या अंतर हैं? कृपया निम्नलिखित तालिका पर एक नज़र डालें और आपको पता चल जाएगा!

तुलना आइटम	गोल सिर कोच बोल्ट	हेक्सागोनल हेड बोल्ट	आंतरिक हेक्सागोनल बोल्ट
सिर का आकार	अर्धगोलाकार सिर	षट्कोणीय	आंतरिक षट्कोणीय छेद वाला बेलनाकार सिर
ढीलापन रोधी विधि	चौकोर गर्दन के साथ मैकेनिकल एंटी-लूज़िंग	सिर को रिंच से ठीक करने की आवश्यकता है	सिर को ठीक करने के लिए आंतरिक हेक्सागोनल रिंच का उपयोग करने की आवश्यकता होती है
इंस्टॉलरों की संख्या	1	2	1
क्या पूर्व-ड्रिल किया जा सकता है?	हाँ	नहीं,	नहीं,
विशिष्ट अनुप्रयोग	लकड़ी, आउटडोर फर्नीचर, बाड़	इस्पात संरचना, यांत्रिक संयोजन	सटीक मशीनरी, सांचे
