मानक आंतरिक टूथ लॉक वॉशर

छोटे सिर वाले स्क्रू के लिए, ज़ियागुओ® स्टैंडर्ड इंटरनल टूथ लॉक वॉशर खरीदना आदर्श विकल्प है। आंतरिक दांत का डिज़ाइन यह सुनिश्चित करता है कि सभी दांत स्क्रू हेड के संपर्क में आ सकते हैं, जिससे प्रभावी लॉकिंग प्राप्त हो सकती है।

जांच भेजें

उत्पाद वर्णन

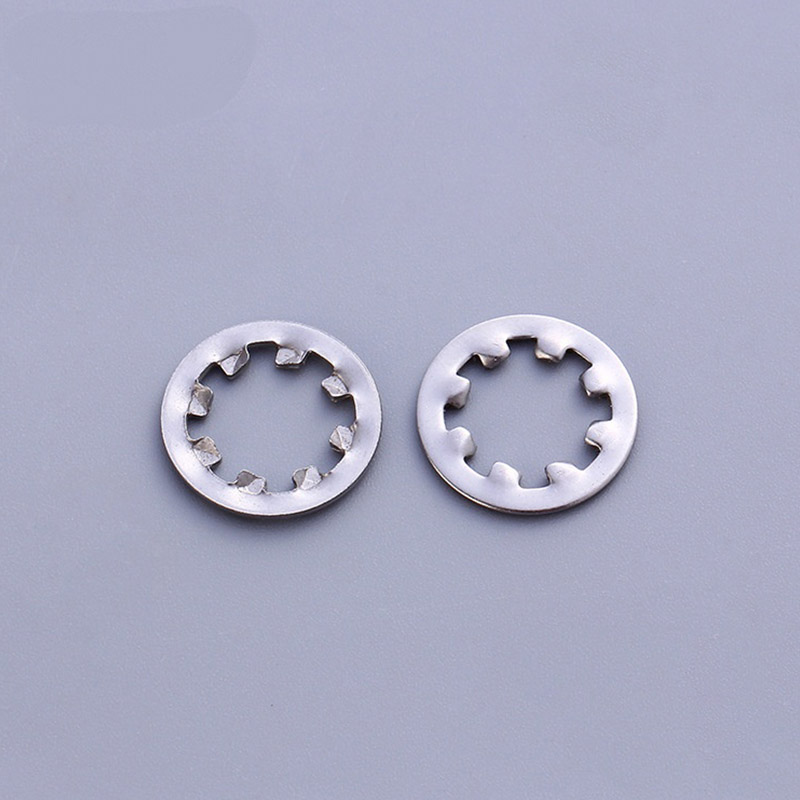

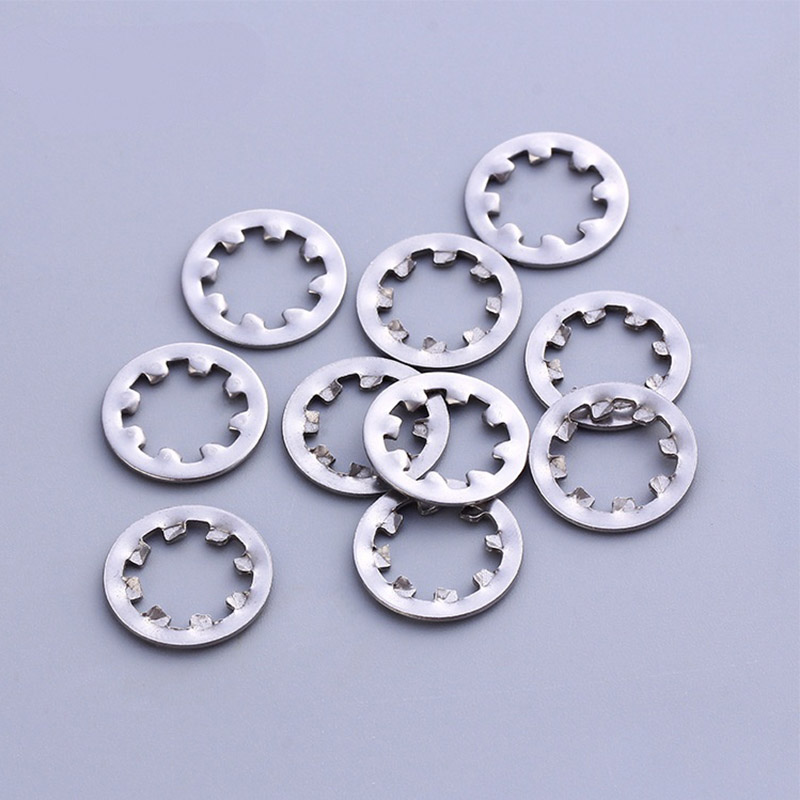

स्टैंडर्ड इंटरनल टूथ लॉक वॉशर एक प्रकार का एंटी-लूज़िंग वॉशर है, जिसकी सतह पर अंदर की ओर दांत जैसी संरचनाएं होती हैं। इसका आकार एक पतली धातु की अंगूठी जैसा होता है, जिसके बीच में एक नुकीला दाँत का छल्ला होता है और एक चिकना और सपाट बाहरी घेरा होता है। पेंच कसते समय, ये दांत पेंच के सिर और उपकरण घटक की सतह में घुस जाएंगे, पेंच को ढीला होने से रोकने के लिए घर्षण बल और काटने के बल पर निर्भर होंगे। सरल शब्दों में, स्क्रू हेड और उपकरण घटक की सतह के बीच एक "लॉक" जोड़ा जाता है, जो उच्च कंपन आवृत्ति के कारण उपकरण के संचालन के दौरान स्क्रू को ढीला होने से रोकता है।

काम के सिद्धांत

स्टैंडर्ड इंटरनल टूथ लॉक वॉशर जॉइंट का कार्य सिद्धांत वास्तव में काफी सरल है। यह मुख्य रूप से दो कार्यों पर निर्भर करता है: ढीलेपन को रोकने के लिए "दांतों को जोड़ना + लोचदार दबाव"।

(1)दांत पीसना

स्टैंडर्ड इंटरनल टूथ लॉक वॉशर की आंतरिक रिंग में नुकीले दांतों की एक श्रृंखला होती है। जब बोल्ट या नट को कस दिया जाता है, तो ये दांत दो संपर्क सतहों में घुस जाएंगे:

स्क्रू हेड/नट की निचली सतह (धातु की सतह)।

वर्कपीस की सतह (कभी-कभी पेंट या ऑक्साइड परत को भी भेदती हुई)

एक बार दांत डालने के बाद, ऐसा लगता है मानो स्क्रू हेड के नीचे "मिनी-ब्लॉकिंग डिवाइस" की एक रिंग रख दी गई हो। यदि पेंच अपने आप वापस घूमने की कोशिश करता है, तो ये दांत उसे मजबूती से पकड़ लेंगे और उसे हिलने से रोक देंगे, इस प्रकार ढीला होने से रोकेंगे।

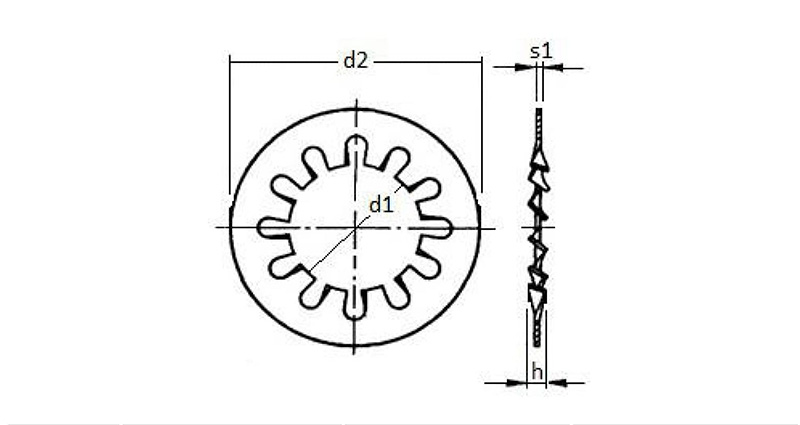

Standard Internal Tooth Lock Washers

एम2	2.2	2.34	4.20	4.5	0.28	0.32
एम2.5	2.7	2.84	5.20	5.5	0.37	0.43
एम3	3.2	3.38	5.70	6.0	0.37	0.43
एम3.5	3.7	3.88	6.64	7.0	0.47	0.53
एम 4	4.3	4.48	7.64	8.0	0.47	0.53
एम5	5.3	5.48	9.64	10.0	0.57	0.63
एम6	6.4	6.62	10.57	11.0	0.67	0.73
एम7	7.4	7.62	12.07	12.5	0.77	0.83
एम8	8.4	8.62	14.57	15.0	0.77	0.83
एम10	10.5	10.77	17.57	18.0	0.87	0.93
एम12	13.0	13.27	19.98	20.5	0.96	1.04
एम14	15.0	15.27	23.48	24.0	0.96	1.04
एम16	17.0	17.27	25.48	26.0	1.16	1.24
एम18	19.0	19.33	29.48	30.0	1.36	1.44
एम20	21.0	21.33	32.38	33.0	1.36	1.44
एम24	25.0	25.33	37.38	38.0	1.45	1.55
प्रदान की गई जानकारी और ड्राइंग केवल संदर्भ हैं

(2) लोचदार दबाव

वॉशर स्वयं लोचदार है. कसने के बाद, मानक आंतरिक टूथ लॉक वॉशर चपटा हो जाता है, लेकिन इसकी सामग्री हमेशा अपने मूल आकार में लौटने का प्रयास करती है, इसलिए यह लगातार एक रिवर्स थ्रस्ट और एक ऊपर की ओर रिबाउंड बल उत्पन्न करती है।

यह लोचदार बल धागों पर कार्य करता है, जिससे धागों के बीच घर्षण बढ़ जाता है। अधिक घर्षण के साथ, स्क्रू के ढीले होने की संभावना स्वाभाविक रूप से कम हो जाती है।

(3) दोनों का संयुक्त प्रभाव

मैकेनिकल क्लैम्पिंग प्रत्यक्ष एंटी-टर्निंग प्रतिरोध प्रदान करता है

इलास्टिक प्रीलोड धागे के घर्षण को बढ़ाता है और साथ ही मामूली कंपन या सामग्री के रेंगने की भरपाई करता है।

दोनों मिलकर काम करते हैं, यह सुनिश्चित करते हुए कि मानक आंतरिक टूथ लॉक वॉशर कंपन, प्रभाव, या थर्मल विस्तार और संकुचन वाले वातावरण में भी बोल्ट को प्रभावी ढंग से ढीला होने से रोक सकते हैं।
