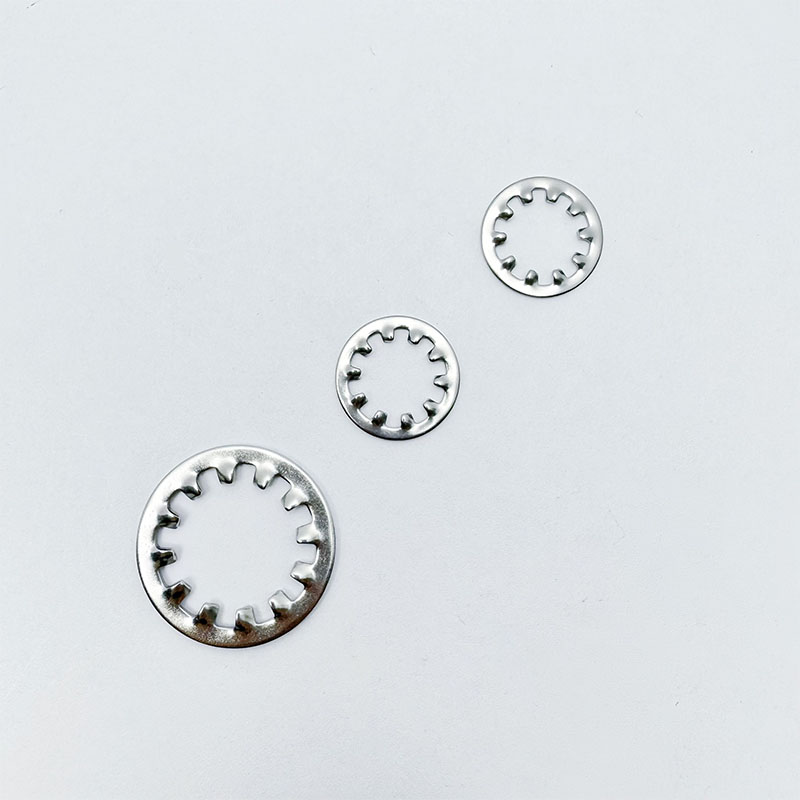

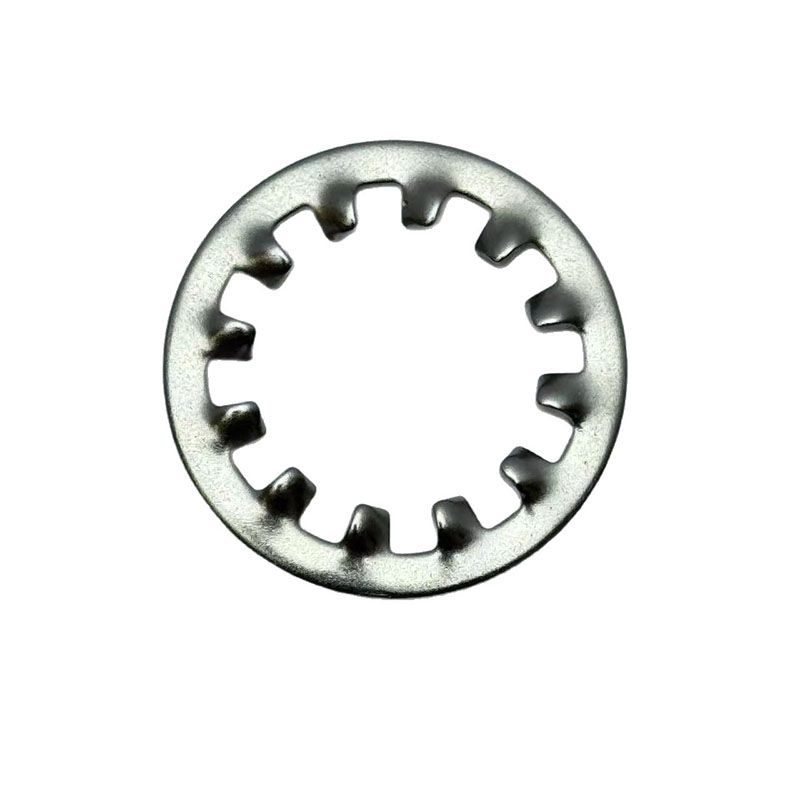

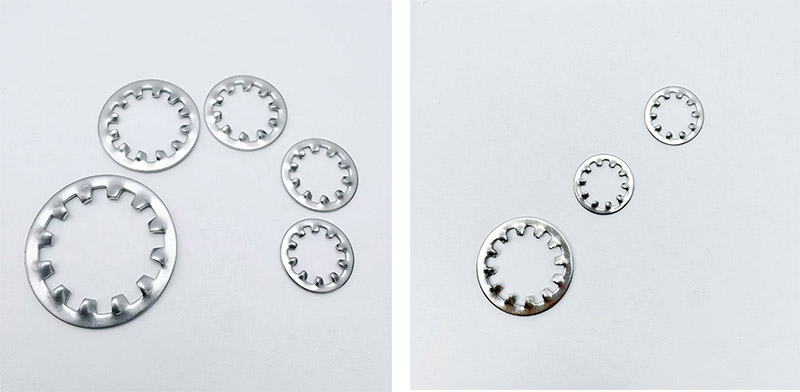

दांतेदार ताला वाशर आंतरिक दांत

बाहरी दांत और आंतरिक दांत लॉकिंग गास्केट दो समान उत्पाद हैं जो विभिन्न अनुप्रयोग परिदृश्यों के लिए डिज़ाइन किए गए हैं। टूथेड लॉक वॉशर के आंतरिक दांत अधिक "कोमल" होते हैं, जबकि बाहरी दांत गैस्केट अधिक "आक्रामक" होते हैं। उनके बीच मुख्य अंतर दांतों की स्थिति में है, जो उनकी विशेषज्ञता के संबंधित क्षेत्रों को निर्धारित करता है।

तुलना दांतेदार ताला वाशर आंतरिक दांत बाहरी दांत

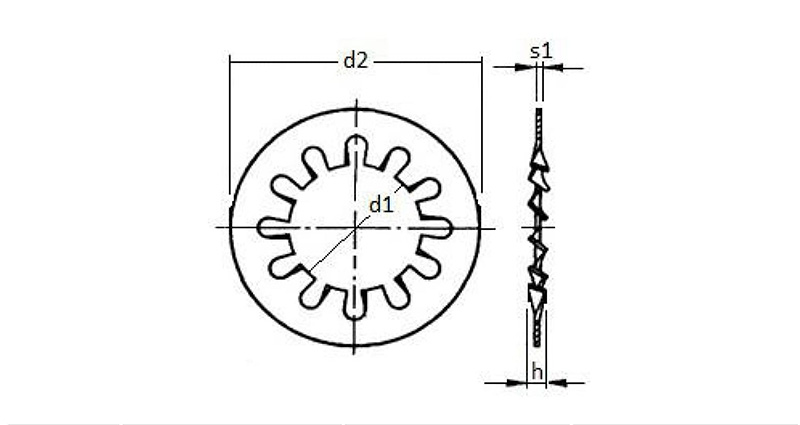

रूप और दांत का आकार दांत गैस्केट की आंतरिक रिंग पर स्थित होते हैं और अंदर की ओर बढ़ते हैं। दांत गैसकेट की बाहरी रिंग पर स्थित होते हैं और तारों के समान बाहर की ओर बढ़ते हैं।

लॉकिंग सिद्धांत कसते समय, आंतरिक रिंग पर लगे दांत स्क्रू हेड या बोल्ट हेड के नीचे की तरफ "काटते" हैं, जिससे ढीलापन-रोधी घर्षण बल मिलता है। कसने पर, बाहरी रिंग के दांत एक साथ फास्टनर के सिर के नीचे की सतह और जुड़े घटक की स्थापना सतह में "काटते" हैं।

मुख्य लाभ वर्कपीस को कोई नुकसान नहीं: बाहरी रिंग चिकनी है और इंस्टॉलेशन सतह को खरोंच या क्षति नहीं पहुंचाएगी। मजबूत एंटी-लूज़िंग प्रदर्शन: डबल-पक्षीय इंटरलॉकिंग, विशेष रूप से कंपन और मजबूत टॉर्सनल भार के अधीन अनुप्रयोगों के लिए उपयुक्त।

अनुकूली स्क्रू प्रकार मुख्य रूप से छोटे सिर वाले स्क्रू के लिए उपयोग किया जाता है, बड़े सिर वाले स्क्रू के लिए उपयुक्त

मुख्य अनुप्रयोग परिदृश्य इसका उपयोग आमतौर पर ऑटोमोबाइल, सटीक इलेक्ट्रॉनिक उपकरण, घरेलू उपकरणों आदि के आंतरिक घटकों और पैनलों के लिए किया जाता है। इसका व्यापक रूप से उन क्षेत्रों में उपयोग किया जाता है, जिनमें मजबूत कसने वाले बल की आवश्यकता होती है, जैसे भारी मशीनरी, चेसिस, बड़े बिजली उपकरण और औद्योगिक मशीनें जो उच्च कंपन का सामना करती हैं।

स्थापना चरण

टूथेड लॉक वॉशर के आंतरिक दांतों की स्थापना बहुत सरल है। मुख्य बात यह है कि दिशा सही होनी चाहिए।

(1)विनिर्देशों की पुष्टि करें

सुनिश्चित करें कि टूथेड लॉक वॉशर के आंतरिक दांतों का आंतरिक व्यास बोल्ट के व्यास से मेल खाता है।

जांचें कि क्या गैस्केट के दांत बरकरार हैं और बिना किसी विकृति के हैं।

(2) संपर्क सतह को साफ करें

बोल्ट हेड के नीचे और वर्कपीस की सतह से तेल, पेंट और लोहे के बुरादे को पोंछ लें।

यदि विद्युत ग्राउंडिंग के लिए उपयोग किया जाता है, तो सुनिश्चित करें कि गैसकेट के दांत पेंट या ऑक्साइड परत को भेद सकते हैं।

(3) वॉशर रखें (दिशा महत्वपूर्ण है)

बोल्ट पर टूथेड लॉक वॉशर के आंतरिक दांत लगाएं।

दांत की सतह बोल्ट हेड या नट की ओर होनी चाहिए (अर्थात्, दांत कसने वाले घटक की सतह की ओर उन्मुख होने चाहिए)।

चिकनी और सपाट सतह बोल्ट हेड के बाहरी तरफ की ओर होती है।

(4) बोल्ट डालें

वॉशर से जुड़े बोल्ट को वर्कपीस के छेद से गुजारें।

यह सुनिश्चित करने के लिए कि धागे ठीक से संरेखित हैं, नट या बोल्ट को हाथ से पहले से कस लें।

(5) कस लें

टॉर्क रिंच का उपयोग करें और मानक टॉर्क मान के अनुसार बोल्ट को कस लें।

कसने की प्रक्रिया के दौरान, दांत स्वचालित रूप से संपर्क सतह से जुड़ जाएंगे।

टॉर्क के किसी अतिरिक्त समायोजन की आवश्यकता नहीं है; मानक टॉर्क पर्याप्त होगा.

(6) जांचें

विद्युत ग्राउंडिंग अनुप्रयोगों के लिए, गैसकेट के दोनों किनारों पर चालकता को मापने के लिए एक मल्टीमीटर का उपयोग किया जा सकता है ताकि यह पुष्टि हो सके कि दांत कोटिंग के माध्यम से छेद कर चुके हैं।

अक्सर पूछे जाने वाले प्रश्नों

(1) उन्हें निर्यात के लिए कैसे पैक किया जाता है?

आंतरिक पैकेजिंग में प्लास्टिक बैग और पेपर बॉक्स होते हैं, जबकि बाहरी पैकेजिंग मानक निर्यात कार्टन और पैलेट होते हैं। प्रत्येक टूथेड लॉक वॉशर के आंतरिक दांतों की कोई स्वतंत्र सुरक्षा नहीं होती है, लेकिन परिवहन के दौरान उन्हें एक-दूसरे को खरोंचने से रोकने के लिए पैकेजिंग पर्याप्त है।

(2) क्या आंतरिक टूथ लॉक वॉशर का उपयोग काउंटरसंक स्क्रू के साथ किया जा सकता है?

हां, लेकिन यह ध्यान रखना आवश्यक है कि दांत की सतह को अभी भी वर्कपीस का सामना करना होगा। चूंकि काउंटरसंक स्क्रू का सिर शंक्वाकार होता है, वॉशर के अंदरूनी दांत सिर की निचली सतह से पूरी तरह से संपर्क करने में सक्षम नहीं हो सकते हैं, जिसके परिणामस्वरूप लॉकिंग प्रभाव थोड़ा खराब हो जाता है।
