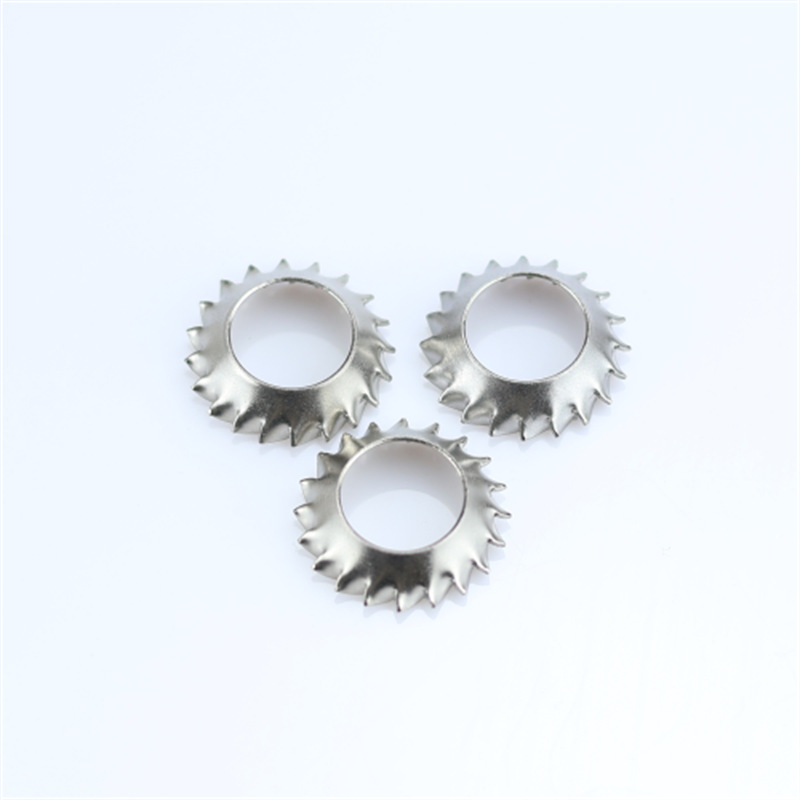

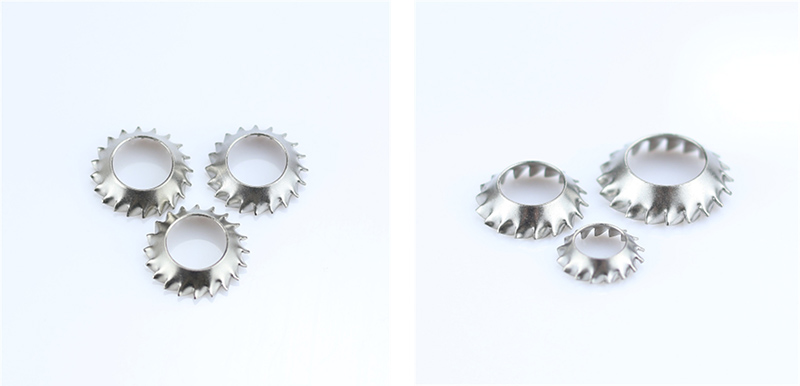

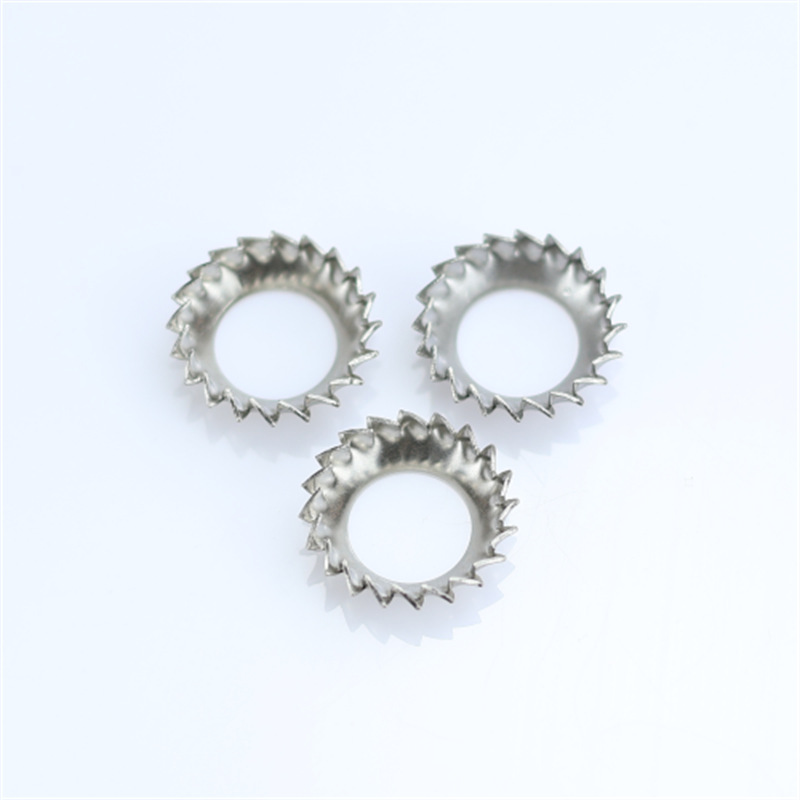

काउंटरसंक के साथ दांतेदार लॉक वॉशर

काउंटरसंक के साथ इस प्रकार के टूथेड लॉक वॉशर की संरचना को इसकी मुख्य विशेषताओं से समझा जा सकता है। प्रत्येक भाग सुचारू स्थापना, लोचदार पूर्व-कसने और मजबूत एंटी-लूज़िंग प्राप्त करने के लिए एक साथ काम करता है।

काउंटरसंक प्रोफाइल

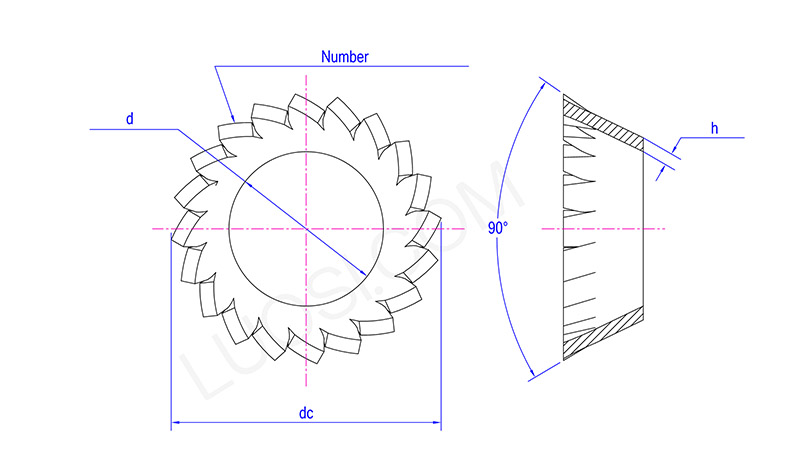

काउंटरसंक के साथ टूथेड लॉक वॉशर के आंतरिक छेद को 45° मानक काउंटरसंक चैम्बर के साथ मशीनीकृत किया जाता है, जो मानक काउंटरसंक स्क्रू के शंक्वाकार कोण से मेल खाता है। यह काउंटरसंक क्रॉस-हेड और काउंटरसंक हेक्सागोनल स्क्रू के लिए उपयुक्त है।

स्थापना के दौरान, वॉशर को पूरी तरह से वर्कपीस के काउंटरसंक छेद में डाला जाता है, जिससे स्क्रू हेड को वर्कपीस की सतह के साथ फ्लश या थोड़ा नीचे रखा जा सकता है।

कार्य: यह सुनिश्चित करने के लिए कि असेंबली की सतह सपाट और चिकनी है, बिना किसी उभार के, और छूने पर असुविधा नहीं होती है, न ही अन्य घटकों के साथ हस्तक्षेप करती है।

शंक्वाकार/ढीला शरीर

काउंटरसंक के साथ दांतेदार लॉक वॉशर में मुक्त अवस्था में एक शंक्वाकार छतरी जैसी संरचना होती है (विशिष्ट डिजाइन के आधार पर, मध्य ऊंचा होता है और किनारे निचले होते हैं, या मध्य निचला होता है और किनारे ऊंचे होते हैं), और इसमें लोचदार रूप से विकृत होने की अंतर्निहित क्षमता होती है।

जब पेंच कस दिया जाता है, तो शंक्वाकार संरचना चपटी हो जाती है, जिससे निरंतर अक्षीय पलटाव बल उत्पन्न होता है।

कार्य: लोचदार प्रीलोड प्रदान करता है, थर्मल विस्तार, टूट-फूट या सामग्री विरूपण के कारण होने वाले अंतराल की भरपाई करता है, और बोल्ट को ढीला होने से रोकता है।

बाहरी दाँतेदार दाँत

काउंटरसंक के साथ टूथेड लॉक वॉशर की बाहरी परिधि पर, तेज रेडियल दांतों की एक पंक्ति की एक समान व्यवस्था होती है। दांतों का आकार नुकीला और नियमित होता है, दांतों की नोकें बाहर की ओर इशारा करती हैं।

कसने पर, दांत वर्कपीस (या संपर्क धातु विमान) की सतह में काटते हैं, जिससे यांत्रिक लॉकिंग के कई बिंदु बनते हैं, घर्षण प्रतिरोध में काफी वृद्धि होती है और स्क्रू को घूमने और उसके मूल कारण से ढीला होने से रोकता है।

कार्य: कंपन या प्रभाव के कारण होने वाले घूर्णी ढीलेपन का विरोध करना।

दांत पेंट, ऑक्साइड परत या कोटिंग को छेद सकते हैं, जिससे विद्युत ग्राउंडिंग पथ बन सकता है।

एकीकृत बंद-लूप शरीर संरचना

पूरे टुकड़े में कोई खुलापन या जोड़ नहीं है, और यह एकल मुद्रांकन प्रक्रिया के माध्यम से बनता है। यह समान रूप से तनावग्रस्त है और इसके टूटने की संभावना नहीं है। दीर्घकालिक कंपन स्थितियों के तहत भी इसमें मजबूत संरचनात्मक स्थिरता है।

सपाट सहायक आधार सतह

निचली सतह जो वर्कपीस के संपर्क में है वह बिना किसी गड़गड़ाहट के एक चिकनी सतह है। यह शीट धातु, एल्यूमीनियम, चित्रित भागों, या प्लास्टिक भागों को खरोंच नहीं करेगा, और सटीक और उपस्थिति असेंबली के लिए उपयुक्त है।
