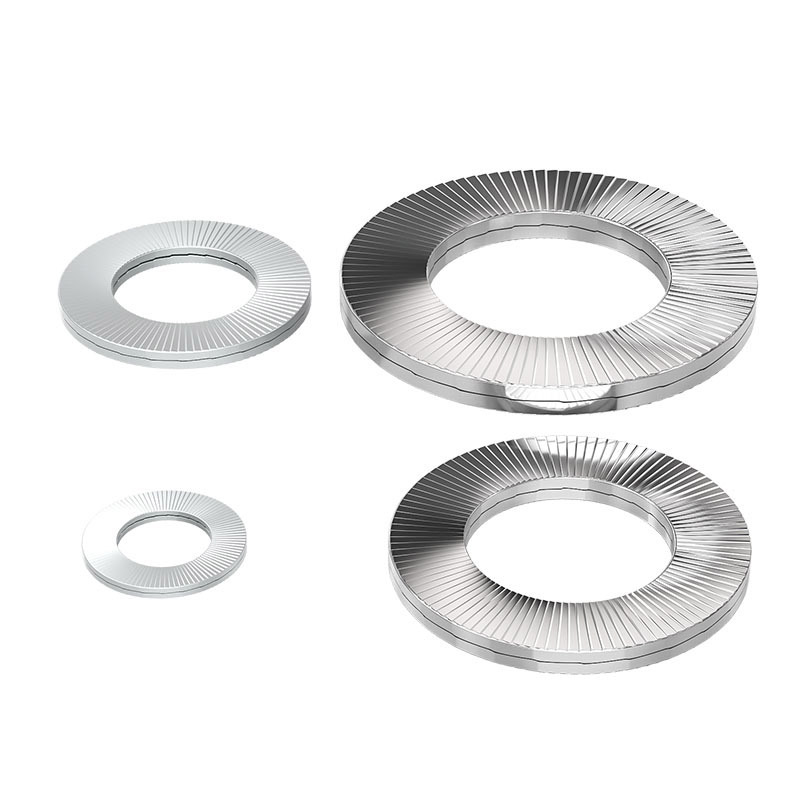

दो मोड़ वाले सेल्फ लॉकिंग वॉशर

ज़ियागुओ® फैक्ट्री द्वारा प्रदान किए गए दो गुना सेल्फ लॉकिंग वॉशर पारंपरिक लॉकिंग विधि को छोड़ देते हैं और घर्षण के बजाय तनाव-विरोधी ढीलापन सिद्धांत को अपनाते हैं, जिससे प्रदर्शन में काफी वृद्धि होती है।

जांच भेजें

उत्पाद वर्णन

टू फ़ोल्ड सेल्फ लॉकिंग वॉशर का मुख्य एंटी-लूज़िंग सिद्धांत इसमें निहित है: कंपन के कारण होने वाली हानिकारक ऊर्जा को लॉकिंग के लिए आवश्यक बल में परिवर्तित करना। "घर्षण" के माध्यम से ढीलापन को रोकने के लिए रिटेनिंग रिंग का उपयोग करने की पारंपरिक विधि पर भरोसा करने के बजाय, एक स्मार्ट तंत्र अपनाया गया था:

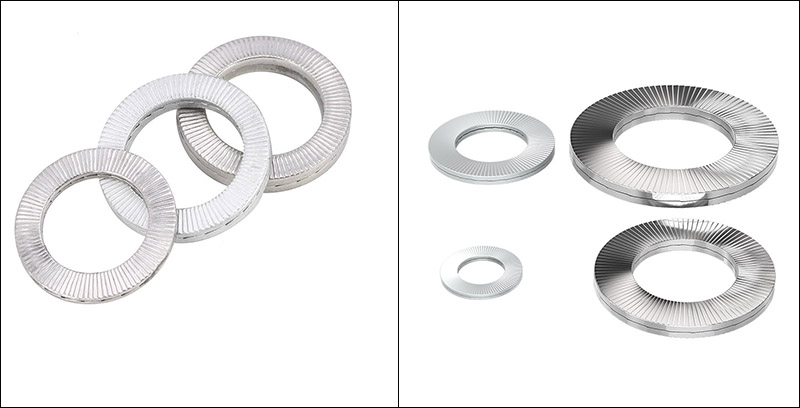

Two Fold Self Locking Washers

(1) प्रारंभिक कसना: दो तरफा स्थिति

स्थापना के दौरान, दो वॉशर की पच्चर के आकार की सतहों को एक दूसरे के साथ संरेखित किया जाता है और जोड़े में उपयोग किया जाता है।

बाहरी निर्धारण: कसने पर, दो गुना सेल्फ लॉकिंग वॉशर की बाहरी सतह पर रेडियल महीन दांत नट/बोल्ट के सिर और वर्कपीस की सतह को मजबूती से काट देंगे, संपर्क सतह को बारीकी से सील कर देंगे और फिसलन को रोकेंगे।

आंतरिक प्रतिधारण: इस बिंदु पर, दोनों वॉशर के अंदरूनी किनारों पर पच्चर के आकार की सतहें (बड़े दांत) एक-दूसरे के निकट संपर्क में हैं, लेकिन कोई सापेक्ष गति नहीं हुई है, इस प्रकार बाद की यांत्रिक कार्रवाई के लिए जगह मिलती है।

(2) ट्रिगर ढीलापन: फिसलने के बजाय गलत संरेखण

जब उपकरण कंपन वाले वातावरण में काम कर रहा होता है, तो नट ढीला होने की बहुत हल्की प्रवृत्ति दिखाना शुरू कर देता है।

इस तथ्य के कारण कि बाहरी रेडियल दांतों का घर्षण बल आंतरिक पच्चर के आकार की सतह की तुलना में बहुत अधिक है, नट और दो गुना स्व-लॉकिंग वॉशर के बीच आंदोलन नहीं होगा।

एकमात्र गति यह है कि दोनों वॉशर अंदरूनी तरफ पच्चर के आकार की सतह के साथ एक-दूसरे के खिलाफ "अपनी जगह से खिसकते" हैं।

(3) सेल्फ-लॉकिंग हासिल करना: वेज इफ़ेक्ट की कुंजी

जब उपकरण कंपन करता है या उतार-चढ़ाव वाली ताकतों का अनुभव करता है, तो पच्चर के आकार की सतह द्वारा उत्पन्न शक्तिशाली प्रतिबल तुरंत इन कंपनों को रद्द कर देता है। यह बोल्ट को विपरीत दिशा में घूमने से रोकता है और कंपन ऊर्जा को दो गुना सेल्फ लॉकिंग वॉशर के लॉकिंग बल में परिवर्तित करता है, जिससे "जितना अधिक कंपन होता है उतना ही कड़ा होता जाता है" का प्रभाव प्राप्त होता है, जिससे इसके मूल कारण से ढीलापन रोका जा सकता है।

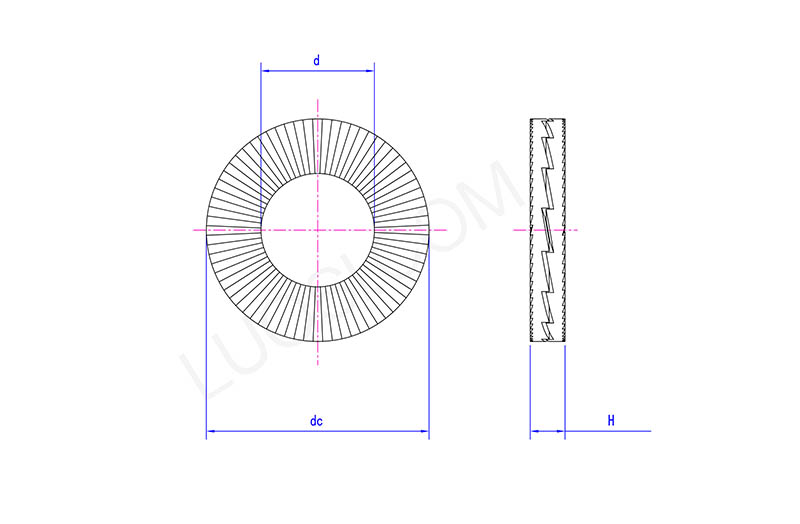

Two Fold Self Locking Washers

सोम	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
डी अधिकतम	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
डी मिनट	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
डीसी अधिकतम	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
डे मिनट	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
एच अधिकतम	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
एच मि	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
