टाइप बी 12 पियोंट फ्लैंज स्क्रू

टाइप बी 12 पियोंट फ्लैंज स्क्रू विशेष रूप से उन परियोजनाओं के लिए डिज़ाइन किए गए हैं जिन्हें अतिरिक्त स्थिरता की आवश्यकता होती है। कसने पर आपके लिए नियंत्रण करना आसान होता है। निकला हुआ किनारा आधार दबाव वितरित कर सकता है और क्षति को रोक सकता है। ज़ियागुओ® कंपनी के पास एक समृद्ध सूची है। आप मुझ से किसी भी समय संपर्क कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

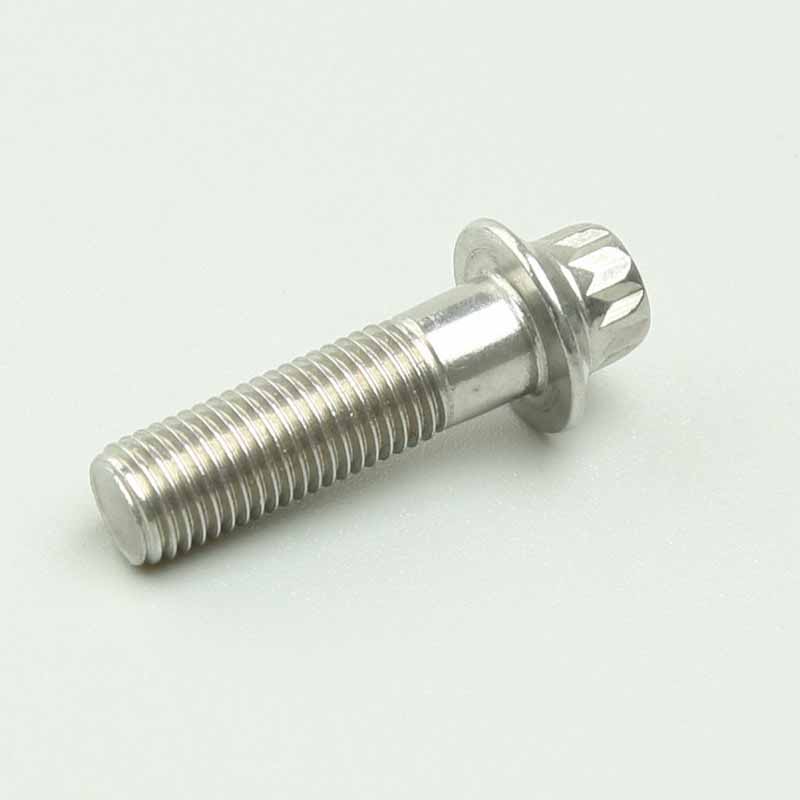

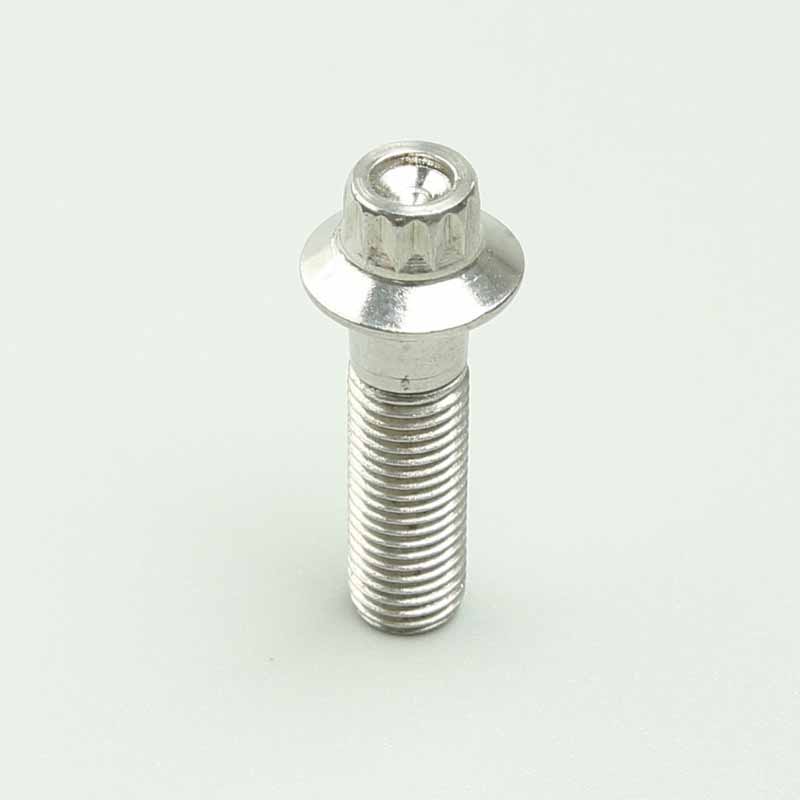

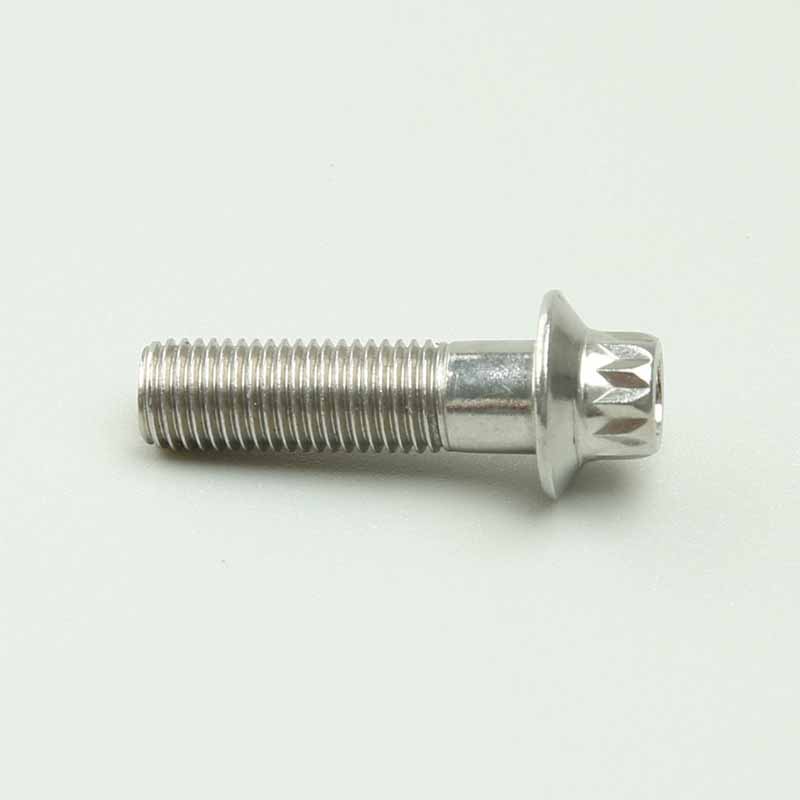

टाइप बी 12 पियोंट फ्लैंज स्क्रूसिर पर 12 कोने हैं और नीचे एक फ़्लैंज प्लेट है। इसे कसना आसान है और फिसलने की संभावना कम है। तल पर निकला हुआ किनारा एक छोटे गैसकेट की तरह है, जो निश्चित वस्तु के साथ संपर्क क्षेत्र को बढ़ा सकता है और विभिन्न स्थापना आवश्यकताओं को पूरा कर सकता है।

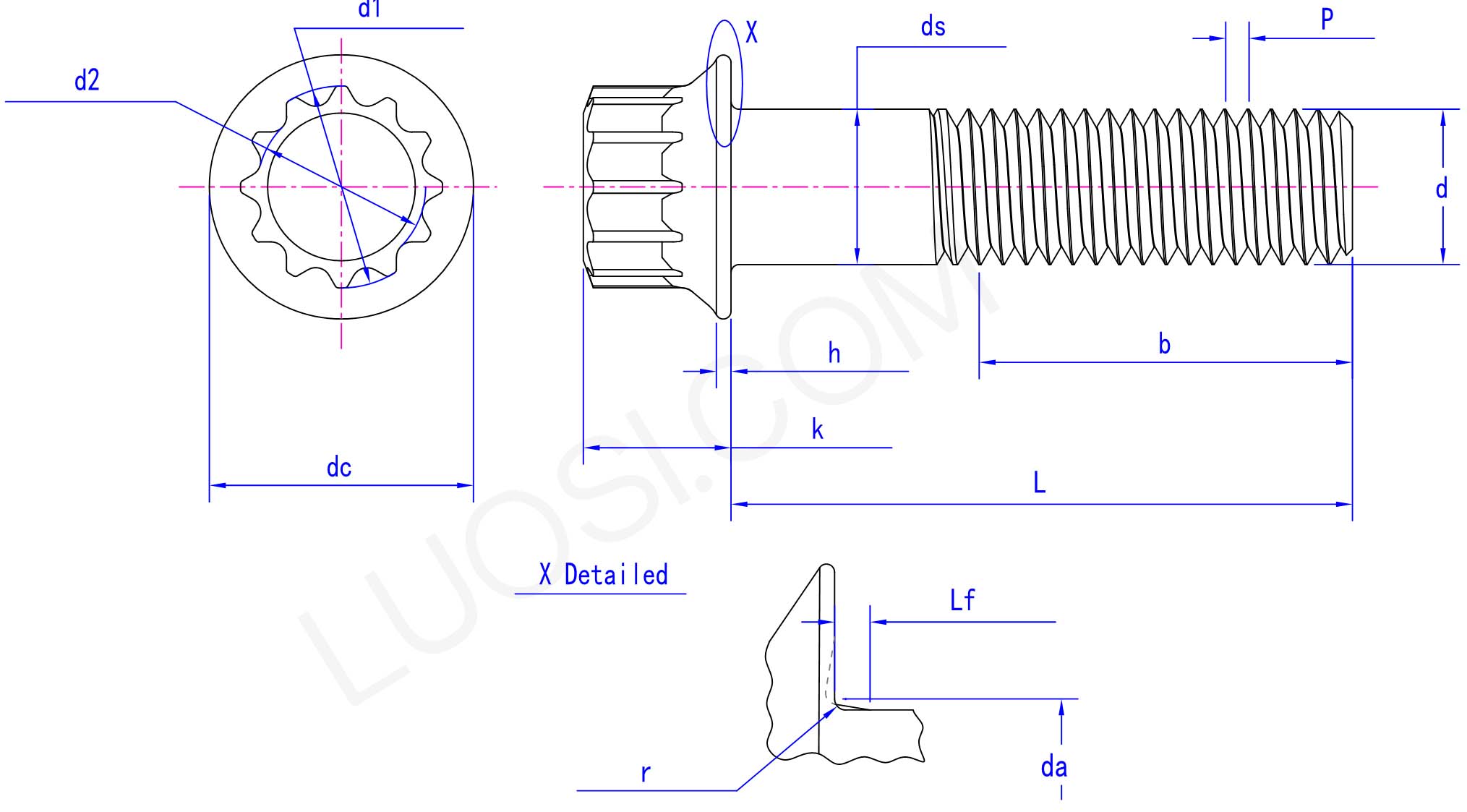

उत्पाद पैरामीटर

सोम	एम5	एम6	एम8	एम10	एम12	एम14	एम16	एम20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
डीएस मैक्स	5	6	8	10	12	14	16	20
डीएस मि	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
डीसी अधिकतम	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
एच मि	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
के अधिकतम	5	6	8	10	12	14	16	20
d1 अधिकतम	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
डी1 मि	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 अधिकतम	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
डी2 मि	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
हाँ अधिकतम	5.6	6.7	8	11	13	15	17.5	22
एलएफ अधिकतम	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
एलएफ मि	0.7	0.8	1	1	1	1	1.6	2.1
आर मिनट	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

आवेदन

टाइप बी 12-पॉइंट स्क्रू अल्ट्रा-लो स्लीव्स के लिए उपयुक्त हैं। उथला-सिर डिज़ाइन उन स्थितियों के लिए उपयुक्त है जहां मानक निकला हुआ किनारा बोल्ट को कड़ा नहीं किया जा सकता है, जैसे संकीर्ण इंजन डिब्बे या कॉम्पैक्ट इलेक्ट्रॉनिक उपकरण। फ़्लैंज का उपयोग अभी भी अंतर्निर्मित गैसकेट के रूप में किया जा सकता है। इसका उपयोग गास्केट को लॉक किए बिना कन्वेयर बेल्ट मोटर्स या पंप बेस के लिए किया जा सकता है।

टाइप बी 12 पीमैं हूँकृषि गियरबॉक्स को असेंबल करने के लिए स्क्रू का उपयोग किया जाता है। ट्रैक्टर के पीटीओ गियरबॉक्स पर कीचड़ और टक्कर का खतरा रहता है। वे सभी मौसमों में शेल फ्लैंज को सील कर सकते हैं। निकला हुआ किनारा की दाँतेदार निचली सतह धातु को काट सकती है और चिकने गास्केट की तुलना में कंपन और ढीलेपन के प्रति अधिक प्रतिरोधी है। फ़ील्ड रखरखाव करते समय, इन स्क्रू में पेंच लगाने के लिए 12-पॉइंट इम्पैक्ट स्लीव्स का उपयोग करें।

ऑपरेशन के दौरान टरबाइन गर्म हो जाएगा और लाल हो जाएगा। टाइप बी 12-प्वाइंट स्क्रू हीट इन्सुलेशन प्लेट को ठीक कर सकते हैं और ढीले नहीं होंगे। निकला हुआ किनारा के थर्मल विस्तार का गुणांक स्टेनलेस स्टील इन्सुलेशन प्लेट से मेल खाता है, जो इसे विकृत होने से रोक सकता है। एग्जॉस्ट पाइप के पास 12-पॉइंट इलास्टिक हेड रैचेट रिंच का उपयोग करें। दोबारा उपयोग न करें - थर्मल साइक्लिंग से धातु की ताकत कमजोर हो जाएगी। एक की अनुपस्थिति के कारण वायरिंग हार्नेस पिघल जाएगी।

उत्पाद की विशेषताएँ

टाइप बी 12pमैं हूँनिकला हुआ किनारा पेंच की एक अनूठी संरचना होती है। 12 कोनों और फ्लैंज प्लेट की अनूठी संरचना, 12 कोनों के साथ, कसने को और अधिक सटीक बनाती है। फ्लैंज प्लेट स्क्रू को स्थिर सामग्री में फंसने से भी रोक सकती है। सतह को आगे बढ़ाने के लिए गैल्वनाइजिंग उपचार से गुजरना पड़ा हैइसकी जंगरोधी क्षमता को बढ़ाएं।

Type B 12-Piont flange screws
