U3 प्रोजेक्शन वेल्ड स्टड टाइप करें

टाइप U3 प्रोजेक्शन वेल्ड स्टड को स्टील की सतहों पर वेल्ड करना आसान है, और उनके मीट्रिक धागे मानक नट के साथ पूरी तरह से फिट होते हैं। यह धातु परियोजनाओं में त्वरित कनेक्शन के लिए अत्यधिक उपयुक्त है। ज़ियागुओ® आपूर्तिकर्ता आईएफआई 148-1-2002 के मानकों का सख्ती से पालन करता है।

नमूना:IFI 148-1-2002

जांच भेजें

उत्पाद वर्णन

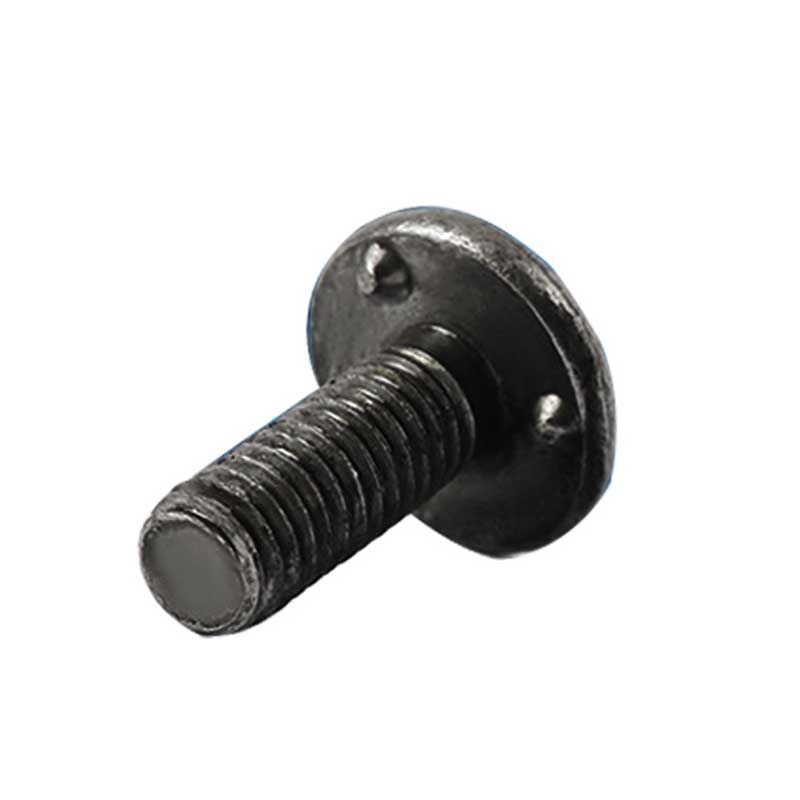

टाइप U3 प्रोजेक्शन वेल्ड स्टड एक बन्धन भाग है जिसे विशेष रूप से वेल्डिंग इंस्टॉलेशन के लिए डिज़ाइन किया गया है। दिखने में, इस स्टड के सिर के नीचे तीन सममित रूप से वितरित छोटे उभार हैं, और ये तीन उभार वेल्डिंग के लिए उपयोग की जाने वाली प्रमुख संरचनाएं हैं।

अनुप्रयोग और पैरामीटर

सोम	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
डीके मैक्स	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
डीके मिनट	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
के अधिकतम	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
के मि	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 अधिकतम	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 मेरे	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
एच अधिकतम	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
एच मि	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
डी1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
आर अधिकतम	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

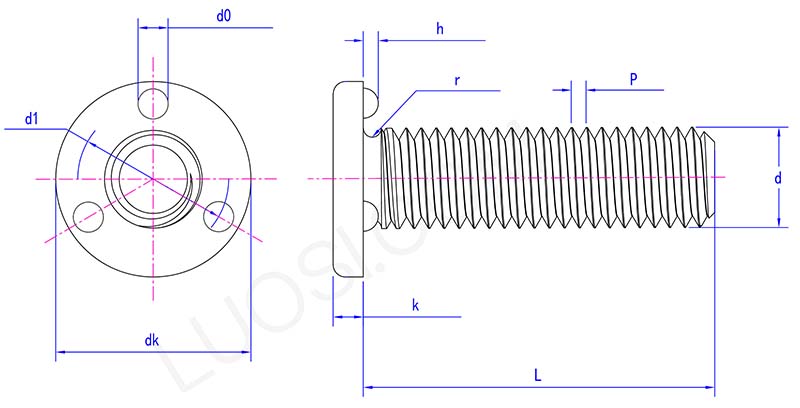

Type U3 projection weld stud parameter

ट्रेलर वायरिंग हार्नेस को ठीक करने के लिए टाइप U3 प्रोजेक्शन वेल्ड स्टड का उपयोग किया जा सकता है। वे ट्रेलर वायरिंग हार्नेस में केबल संबंधों के फंसने की समस्या का समाधान कर सकते हैं। हर 12 इंच पर उन्हें सीधे ट्रेलर फ्रेम में वेल्ड करें। इसकी कुंडलाकार वेल्डिंग रिंग अच्छी तरह पिघल जाती है और वेल्डिंग की गति तेज होती है। क्लैंप-ऑन वायर हार्नेस फिक्स्चर ड्रिलिंग की आवश्यकता के बिना स्टड पर तय किया गया है। उबड़-खाबड़ सड़कों पर, इसका भूकंपीय प्रदर्शन बंधुआ समर्थनों की तुलना में बेहतर है।

प्रकार U3 प्रोजेक्शन वेल्ड स्टड का उपयोग सौर पैनल ब्रैकेट के निर्माण के लिए किया जाता है। यदि आप पतली नालीदार छत पर सौर रेल स्थापित करना चाहते हैं, तो वे रिसाव को रोक सकते हैं। सौर रेल को छत के पैनल के माध्यम से नीचे शहतीर में वेल्ड करें। हॉट-मेल्ट सीलिंग से पानी को अंदर जाने से रोका जा सकता है। गाइड रेल को बोल्ट के साथ सीधे स्टड पर ठीक करें।

कन्वेयर रेल निर्धारण के लिए टाइप U3 प्रोजेक्शन वेल्ड स्टड। पतले फ्रेम पर लगे गाइड बोल्ट गिर गए हैं, इसलिए आप ब्रैकेट को मजबूत करने के लिए इसका उपयोग कर सकते हैं। हर 18 इंच पर फ्रेम के साथ वेल्ड करें। गाइड रेल को बोल्ट के साथ स्टड पर ठीक करें। थ्रेड डिटेचमेंट के कारण खाद्य कारखानों में होने वाले डाउनटाइम को कम करें।

वेल्डिंग

वेल्डिंग के दौरान टाइप U3 प्रोजेक्शन वेल्ड स्टड, सिर के नीचे के तीन उभार वर्कपीस की सतह से पूरी तरह संपर्क कर सकते हैं। वेल्डिंग करंट द्वारा उत्पन्न गर्मी के माध्यम से, प्रोट्रूशियंस और वर्कपीस जल्दी से पिघल जाते हैं और एक साथ जुड़ जाते हैं, जिससे एक बहुत ही स्थिर कनेक्शन बनता है जो काफी तन्यता और कतरनी बलों का सामना कर सकता है।
