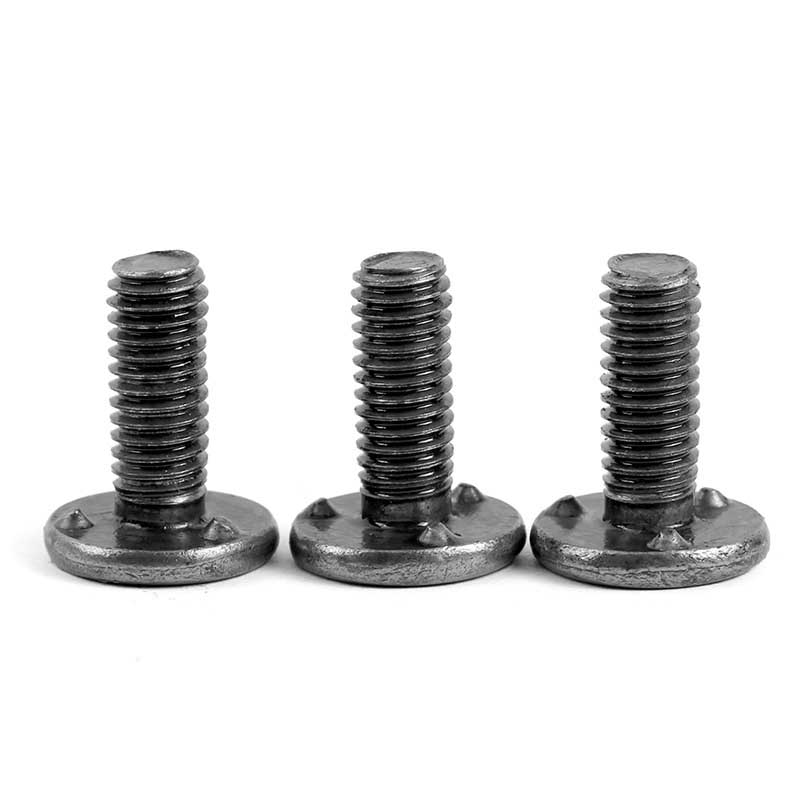

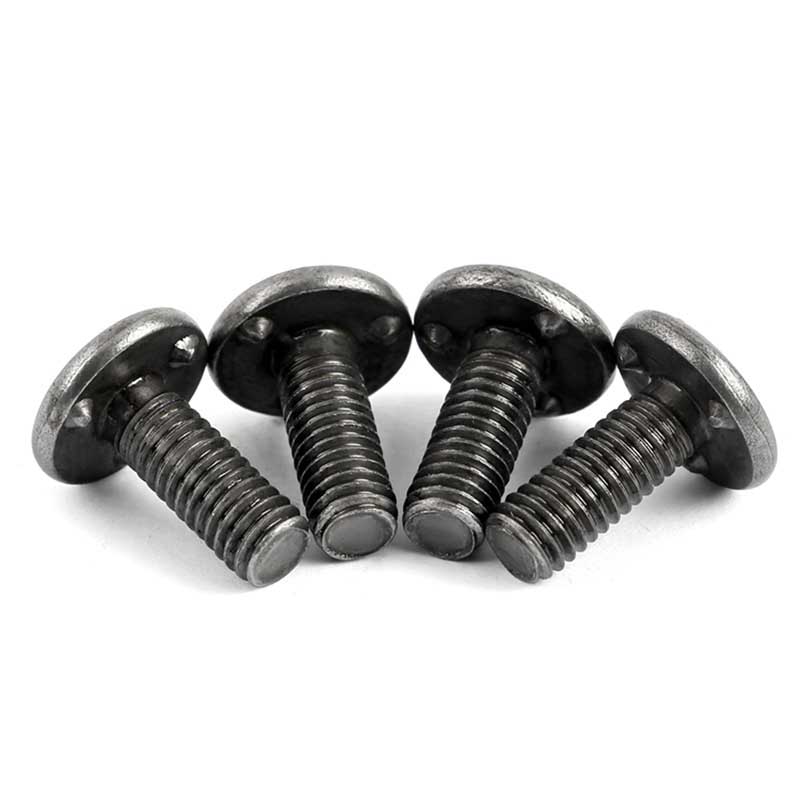

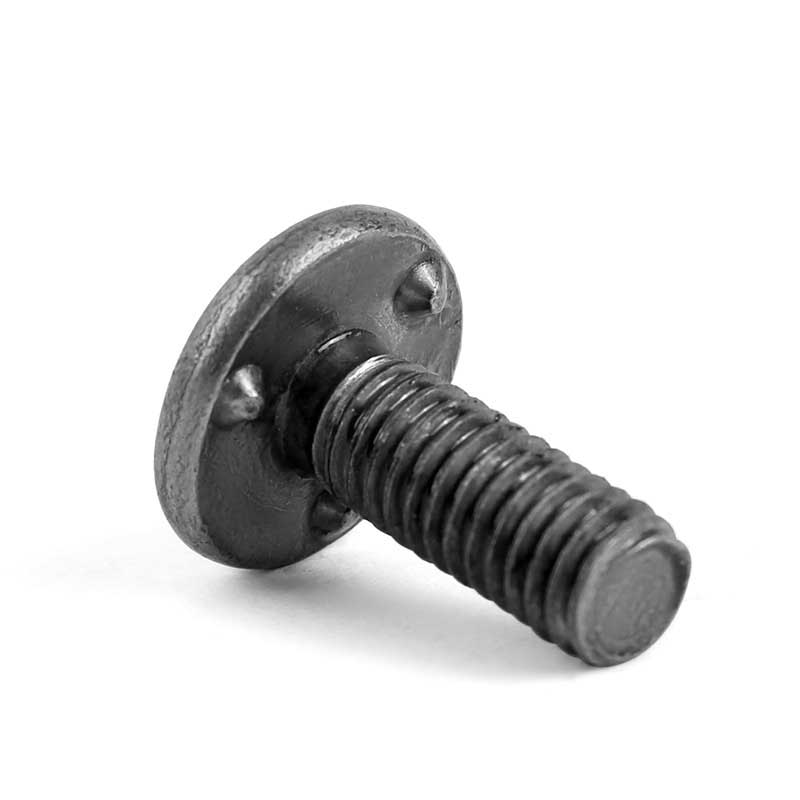

मीट्रिक धागे के साथ वेल्ड पेंच

मीट्रिक धागे के साथ वेल्ड स्क्रू का उपयोग धातु की सतह पर वेल्डिंग के लिए किया जाता है, और फिर मीट्रिक धागे का उपयोग अन्य घटकों को जोड़ने के लिए किया जाता है। ज़ियागुओ® कंपनी के पास स्टॉक में माल की पर्याप्त सूची है। वे धातु निर्माण, ऑटोमोटिव पैनल या औद्योगिक फ्रेम के लिए उपयुक्त हैं।

नमूना:DIN 34817-2001

जांच भेजें

उत्पाद वर्णन

सोम	एम5	एम6	एम8	एम10	एम12	एम14
P	0.8	1	1.25	1.5	1.5	1.5
एक अधिकतम	2.4	2.8	3.7	4.4	4.6	4.6
डीके मैक्स	10	12	16	20	24	28
डीके मिनट	9.64	11.57	15.57	19.48	23.48	27.48
डी1 मि	7.85	9.75	13.25	17.15	21.15	25.20
d1 अधिकतम	8.21	10.11	13.68	17.58	21.67	25.72
एच अधिकतम	0.8	0.8	1.2	1.4	1.6	1.6
एच मि	0.7	0.7	1.1	1.3	1.5	1.5
के अधिकतम	2.2	2.7	3.2	4.2	5	5.8
के मि	1.8	2.3	2.8	3.8	4.6	5.4
आर मिनट	0.1	0.15	0.15	0.15	0.15	0.2
और अधिकतम	1.7	1.7	2.2	2.2	2.2	2.7
ई मि	1.3	1.3	1.8	1.8	1.8	2.3
बी1 अधिकतम	3.9	4.4	5.9	7.9	9.4	11.5
बी1 मि	3.1	3.6	5.1	7.1	8.6	10.5
हाँ अधिकतम	5.3	6.4	8.4	10.5	13	15

मीट्रिक धागे के साथ वेल्ड स्क्रू को वेल्डिंग द्वारा वर्कपीस पर तय किया जाता है। इस प्रकार का स्क्रू हेड और नॉन-हेड दोनों शैलियों में आता है। धागे के अनुसार, इसे बाहरी थ्रेड वेल्डेड स्क्रू और आंतरिक थ्रेड वेल्डेड स्क्रू में वर्गीकृत किया जा सकता है। विशिष्टताएँ आम तौर पर M5 से M14 तक होती हैं।

Weld screw with metric thread parameter

में उपयोग किया जा सकता है

निकास ब्रैकेट की मरम्मत के लिए मीट्रिक थ्रेड वाले वेल्ड स्क्रू का उपयोग किया जाता है। अगरबोल्टएग्जॉस्ट ब्रैकेट के छेद घिसे हुए हैं, इन्हें इस्तेमाल करके ठीक किया जा सकता है। फ़्रेम पर स्पॉट वेल्ड बिंदुओं को साफ़ करें, स्क्रू स्थापित करें, और वॉशर पर छेद के माध्यम से स्पॉट वेल्डिंग करें। ब्रैकेट को बोल्ट से कसें। इसमें केवल 3 मिनट लगते हैं और दोबारा ड्रिल करने या टैप करने की कोई आवश्यकता नहीं है। यह बिना ढीला हुए सड़क के कंपन को झेल सकता है।

कन्वेयर ब्रैकेट को अपग्रेड करने के लिए मीट्रिक थ्रेड के साथ वेल्ड स्क्रू का उपयोग किया जाता है। यदि आपको मौजूदा कन्वेयर में सेंसर जोड़ने की आवश्यकता है, तो ब्रैकेट को तुरंत स्थापित करने के लिए उनका उपयोग करें। आवश्यक फ़्रेम गाइड रेल में M8 स्क्रू को वेल्ड करें। मुख्य संरचनाओं में छेद करने की कोई आवश्यकता नहीं है। सेंसर ब्रैकेट को बोल्ट के साथ सीधे नए धागे से जोड़ा जाता है। यह नवीनीकरण और स्थापना के दौरान रीवायरिंग के लिए आवश्यक समय बचाता है।

वेल्ड स्क्रू का उपयोग हाइड्रोलिक पाइपिंग स्थापित करने के लिए किया जाता है। यदि उपकरण पर हाइड्रोलिक नली क्लैंप को ठीक करना आवश्यक है, तो उनका उपयोग करके झटकों को रोका जा सकता है। हर 18 इंच पर फ्रेम के साथ एम6 स्क्रू को वेल्ड करें। फिक्स्चर ब्रैकेट सीधे बोल्ट के साथ स्क्रू पर तय किया गया है। वे शीट मेटल स्क्रू की तुलना में निरंतर कंपन को बेहतर ढंग से झेल सकते हैं। घर्षण के कारण नली को घिसने से रोकें।

उत्पाद की विशेषताएँ

मीट्रिक धागे के साथ वेल्ड स्क्रू की विशेषता वेल्डिंग निर्धारण विधि के उपयोग में निहित है। सामान्य यांत्रिक कनेक्शन की तुलना में, वेल्डिंग स्क्रू और आधार सामग्री को एक सख्त बंधन बना सकता है, लगभग एकीकृत। मीट्रिक धागों के डिज़ाइन को आंतरिक धागों के साथ नट या घटकों के साथ आसानी से मिलान किया जा सकता है, जिससे भविष्य में अन्य भागों की स्थापना की सुविधा मिलती है। इसके अलावा, धागों की आयामी सटीकता मीट्रिक मानकों का अनुपालन करती है, जो इसे अत्यधिक बहुमुखी बनाती है।
