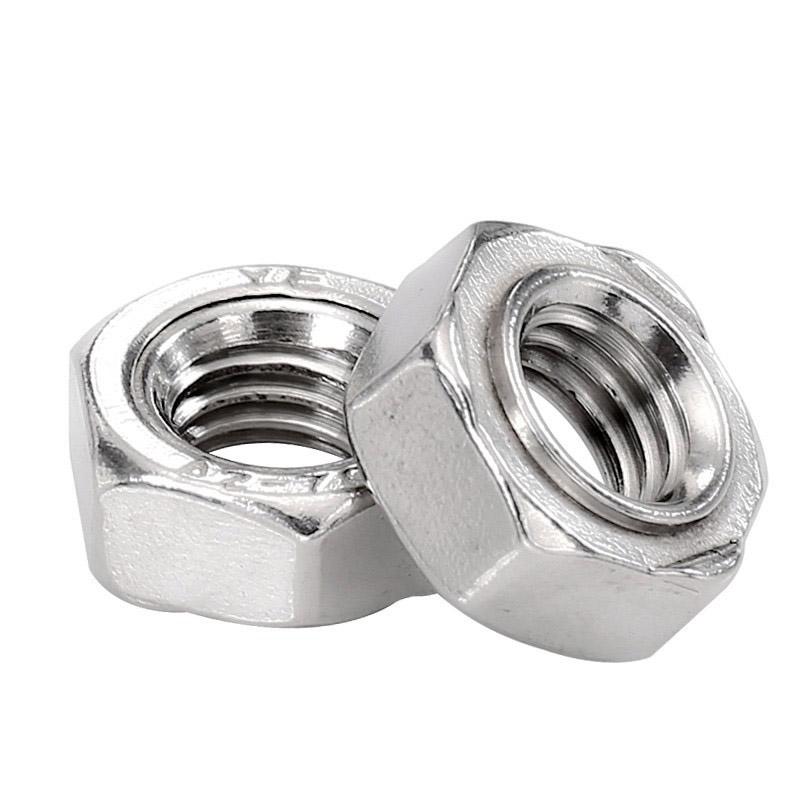

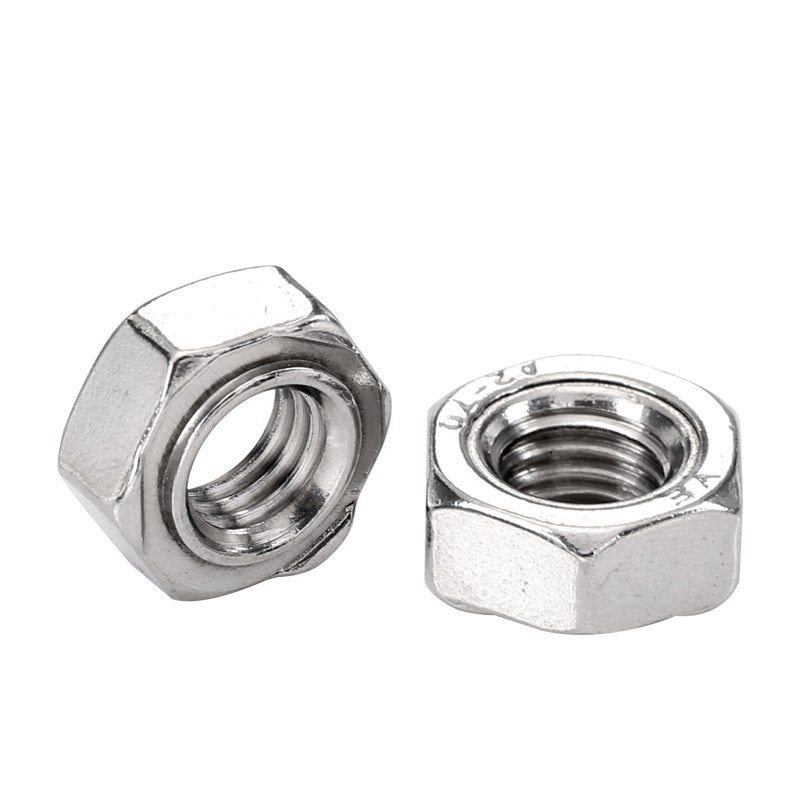

डीआईएन 929 हेक्सागोन वेल्ड नट

एक चीन आपूर्तिकर्ता के रूप में, ज़ियागुओ® हमेशा अत्यधिक उच्च कनेक्शन शक्ति और एक मजबूत संरचना के साथ प्रीमियम गुणवत्ता वाले डीआईएन 929 हेक्सागोन वेल्ड नट लाता है। वेल्डिंग बिंदु कंपन के कारण ढीले नहीं होंगे और लगातार कंपन वाले उपकरणों के लिए उपयुक्त हैं। खरीदने से पहले, आप परीक्षण के लिए निःशुल्क नमूने प्राप्त करने के लिए आवेदन कर सकते हैं।

नमूना:JIS B1196-1.1-1982

जांच भेजें

उत्पाद वर्णन

डीआईएन 929 हेक्सागोन वेल्ड नट्स के लिए डीआईएन 929 द्वारा परिभाषित मानक एम3 से एम16 के लिए मोटे और महीन धागे के विनिर्देशों को निर्दिष्ट करता है, और किनारे की चौड़ाई और नट की ऊंचाई सहित प्रमुख आयामों को स्पष्ट रूप से परिभाषित करता है। ये नट अधिकतर ग्रेड ए परिशुद्धता के होते हैं और आमतौर पर स्टील से बने होते हैं जिनमें कार्बन सामग्री 0.25% से अधिक नहीं होती है। उनका उपयोग विभिन्न प्रदर्शन ग्रेड के बोल्ट के साथ संयोजन में किया जा सकता है।

(1) मीट्रिक मोटे धागे का आकार तालिका (इकाई: मिमी)

थ्रेड विशिष्टता d1	पिच पी	विपरीत भुजाओं की अधिकतम चौड़ाई s (अधिकतम)	नट की अधिकतम ऊंचाई मी (अधिकतम)	न्यूनतम विकर्ण चौड़ाई ई (न्यूनतम)	वजन प्रति हजार टुकड़े (किग्रा)
एम3	0.5	7.5	3	8.15	0.78
एम 4	0.7	9	3.5	9.83	1.13
एम5	0.8	10	4	10.95	1.73
एम6	1	11	5	12.02	2.5
एम8	1.25	14	6.5	15.38	5.27
एम10	1.5	17	8	18.74	9.58
एम12	1.75	19	10	20.91	13.7

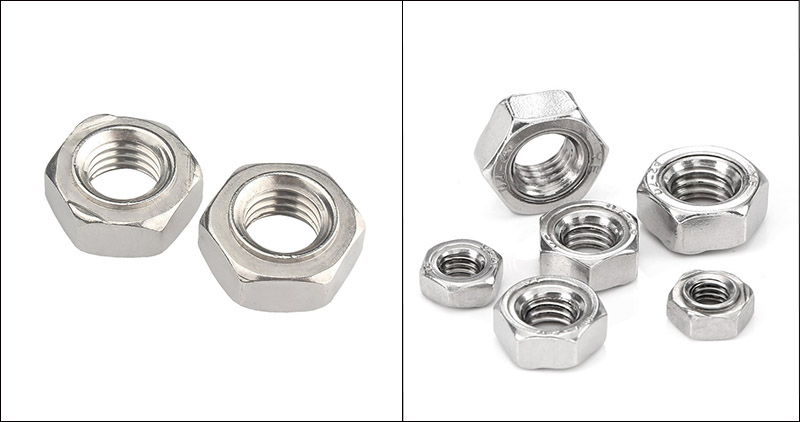

DIN 929 Hexagon Weld Nuts

(2) बारीक धागा विशिष्टता

अधिक सटीक समायोजन की आवश्यकता वाले अनुप्रयोगों के लिए, DIN 929 हेक्सागोन वेल्ड नट 8 मिमी से 16 मिमी के व्यास तक के विनिर्देशों के साथ मीट्रिक फाइन-थ्रेडेड स्क्रू का भी समर्थन करता है। चयन योग्य महीन-थ्रेडेड स्क्रू के लिए व्यास और पिच के संयोजन निम्नलिखित हैं:

एम8: महीन धागे की पिच 1 मिमी है (मानक मोटे धागे की पिच 1.25 मिमी है)।

एम10: महीन धागे की पिच 1 मिमी या 1.25 मिमी हो सकती है (मानक मोटा धागा 1.5 मिमी है)।

एम12: महीन धागे की पिच को 1.25 मिमी या 1.5 मिमी (मानक मोटा धागा 1.75 मिमी है) के रूप में चुना जा सकता है।

एम14/एम16: 1.5 मिमी महीन पिच धागे प्रदान करें।

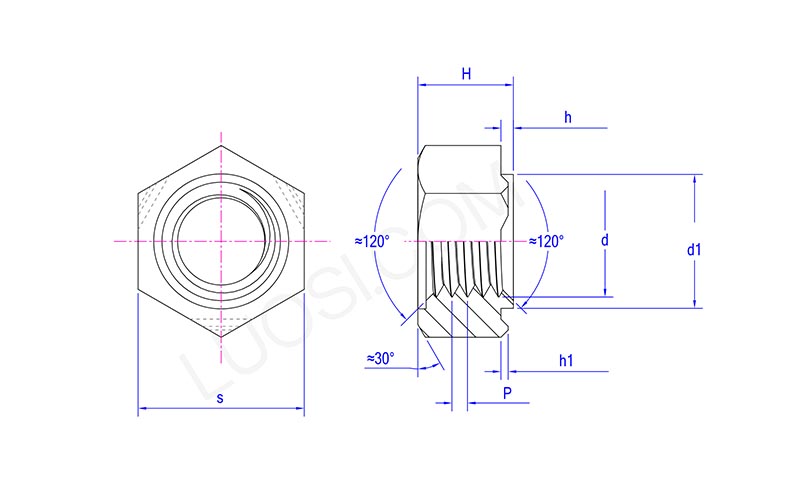

DIN 929 Hexagon Weld Nuts

सोम	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
एस अधिकतम	11	11	13	15	17	19
एस मि	10.57	10.57	12.57	14.57	16.57	18.48
एच अधिकतम	5	5	6	7.5	9	11
एच मि	4.7	4.7	5.7	7.14	8.64	10.57
d1 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
घ1 मिनट	6.7	6.7	8.7	10.7	12.7	14.7
एच अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
एच मि	0.6	0.6	0.6	0.6	1	1
h1 अधिकतम	0.5	0.5	0.5	0.5	0.7	0.7
घंटा1 मिनट	0.3	0.3	0.3	0.3	0.5	0.5

सामग्री चयन

DIN 929 हेक्सागोन वेल्ड नट्स के लिए सामग्री का चुनाव सीधे उनके वेल्डिंग प्रदर्शन, यांत्रिक शक्ति, संक्षारण प्रतिरोध और लागत को प्रभावित करता है।

(1) वेल्डिंग प्रदर्शन

प्रतिरोध स्पॉट वेल्डिंग के लिए, नट सामग्री की कार्बन सामग्री ≤ 0.25% होनी चाहिए। अन्यथा, वेल्डिंग गर्मी प्रभावित क्षेत्र में दरारें या भंगुर फ्रैक्चर होने की संभावना है।

लो-कार्बन स्टील सबसे अच्छा विकल्प है, क्योंकि इसमें चौड़ी वेल्डिंग विंडो, कम छींटे और स्थिर वेल्ड नगेट है।

मध्यम-कार्बन स्टील/मिश्र धातु स्टील (जैसे 35K, 40Cr) की वेल्डिंग करते समय, मापदंडों (वर्तमान, समय, शीतलन दर) को सख्ती से नियंत्रित करना आवश्यक है। आवश्यकता पड़ने पर प्रीहीटिंग या धीमी गति से ठंडा करने का तरीका अपनाना चाहिए।

स्टेनलेस स्टील में अच्छा वेल्डिंग प्रदर्शन होता है, लेकिन इसे स्टेनलेस स्टील बेस सामग्री के साथ मिलान करने की आवश्यकता होती है और विशिष्ट इलेक्ट्रोड का उपयोग किया जाना चाहिए।

(2) यांत्रिक शक्ति आवश्यकताएँ

4.8 / 6.8 ग्रेड (कम कार्बन स्टील): सामान्य शीट धातु कनेक्शन और गैर-लोड-असर क्षेत्रों के लिए उपयुक्त।

8.8/10.9 ग्रेड (मध्यम कार्बन स्टील/मिश्र धातु स्टील): उन संरचनाओं के लिए उपयुक्त जिन्हें महत्वपूर्ण तनाव या कंपन (जैसे कार चेसिस, सीटें) का सामना करने की आवश्यकता होती है।

A2-70 / A4-70 (स्टेनलेस स्टील): ताकत ग्रेड 6.8 और ग्रेड 8.8 के बीच होती है, जो अधिकांश मध्यम-भार आवश्यकताओं को पूरा करने में सक्षम है।

(3) संक्षारण प्रतिरोधी वातावरण

इनडोर शुष्क वातावरण: कम कार्बन स्टील + इलेक्ट्रो-गैल्वनाइजिंग पर्याप्त है।

बाहरी नमी प्रतिरोध: कम कार्बन स्टील + हॉट-डिप गैल्वनाइजिंग या डैक्रोमेट कोटिंग।

उच्च नमक स्प्रे/समुद्री वातावरण: निष्क्रियता उपचार के साथ स्टेनलेस स्टील 316 (ए4-70) या 304 (ए2-70)।

भोजन/स्वास्थ्य: स्टेनलेस स्टील 304 अपने प्राकृतिक रंग में।

(4) लागत नियंत्रण

निम्न-कार्बन स्टील की लागत सबसे कम है, जबकि स्टेनलेस स्टील की लागत निम्न-कार्बन स्टील की तुलना में लगभग 2 से 3 गुना है।

प्रदर्शन आवश्यकताओं को पूरा करते समय, खरीद लागत को कम करने के लिए कम कार्बन स्टील डीआईएन 929 हेक्सागोन वेल्ड नट्स को प्राथमिकता दी जानी चाहिए।
