हेक्स स्पॉट वेल्ड नट

ज़ियागुओ® हेक्स स्पॉट वेल्ड नट्स स्वचालित वेल्डिंग उपकरण के साथ तेजी से स्पॉट वेल्डिंग को सक्षम करते हैं, उत्पादन लाइन की असेंबली गति को बढ़ाते हैं और लागत को कम करते हैं। वर्तमान में, खरीदारी पर अधिक छूट उपलब्ध हैं।

नमूना:JIS B1196-1.1-1982

जांच भेजें

उत्पाद वर्णन

हेक्स स्पॉट वेल्ड नट्स का उपयोग निम्नलिखित उद्योगों और परिदृश्यों में उनके स्थायी निर्धारण, सिंगल-साइड असेंबली और विश्वसनीय एंटी-लूज़िंग जैसे फायदों के कारण व्यापक रूप से किया जाता है:

(1)ऑटोमोबाइल विनिर्माण

व्हाइट बॉडी वेल्डिंग: शीट मेटल घटकों जैसे दरवाजे, इंजन कवर और ट्रंक कवर के थ्रेडेड कनेक्शन बिंदु

चेसिस और सस्पेंशन: सबफ्रेम, कंट्रोल आर्म्स, स्टेबलाइजर बार ब्रैकेट, शॉक एब्जॉर्बर माउंट

सीट प्रणाली: सीट स्लाइड रेल, बैकरेस्ट समायोजन तंत्र, सीट बेल्ट अटैचमेंट पॉइंट

आंतरिक घटक: डैशबोर्ड क्रॉसबीम, आर्मरेस्ट ब्रैकेट, सजावटी पैनल निर्धारण

नई ऊर्जा वाहन: बैटरी हाउसिंग, मोटर नियंत्रक हाउसिंग, हाई-वोल्टेज वायरिंग बॉक्स

(2) घरेलू उपकरण और विद्युत उपकरण

सफेद सामान: रेफ्रिजरेटर कंप्रेसर ब्रैकेट, वॉशिंग मशीन बैलेंस रिंग, एयर कंडीशनर आउटडोर यूनिट बेसप्लेट

विद्युत कैबिनेट: वितरण बॉक्स माउंटिंग प्लेट, ग्राउंडिंग स्क्रू, नियंत्रण कक्ष, घटक निर्धारण

लिफ्ट: कार दीवार पैनल, नियंत्रण बॉक्स, दरवाजा तंत्र समर्थन फ्रेम

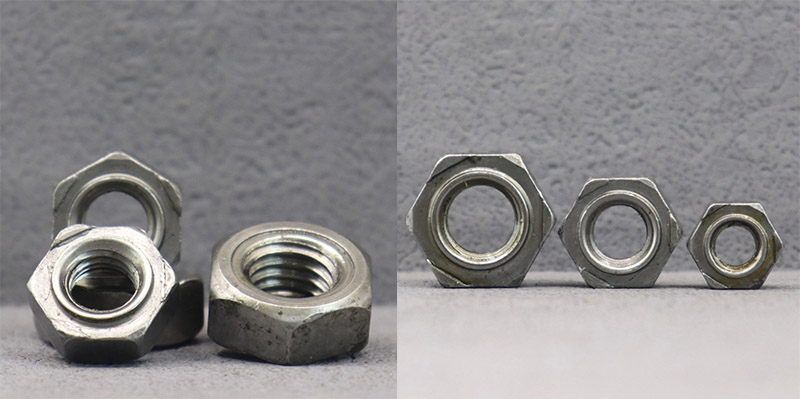

Hex Spot Weld Nuts

(3)कृषि मशीनरी

ट्रैक्टर: कैब कवर, मडगार्ड, इंजन शील्ड

हार्वेस्टर: कटिंग प्लेटफॉर्म की गार्ड प्लेटें, कन्वेइंग शूट की कवर प्लेटें, और स्क्रीन बॉक्स का निर्धारण

कृषि मशीनरी: बुआई मशीन और उर्वरक अनुप्रयोग मशीन के लिए समर्थन का कनेक्शन

(4) भारी मशीनरी और निर्माण उपकरण

कैब: आंतरिक पैनल, नियंत्रण कक्ष, सीट बेस

इंजन कम्पार्टमेंट: हीट शील्ड, इनटेक पाइप ब्रैकेट, वायरिंग हार्नेस क्लैंप

कवरिंग पार्ट्स: साइड डोर, रियर कवर, मेंटेनेंस कवर प्लेट

(5) रेल पारगमन और विशेष वाहन

ट्रेनों का आंतरिक भाग: गाड़ियों की साइड की दीवारें, छतें, सीट फ्रेम

ट्रक: वाहन बॉडी की साइड की दीवारें, फर्श कनेक्शन, ब्रेक पाइप सपोर्ट

विशेष वाहन: अग्निशमन वाहनों और एम्बुलेंस के आंतरिक उपकरणों के लिए स्थापना प्लेटें

ऑटोमोबाइल, घरेलू उपकरण, कृषि मशीनरी और विद्युत कैबिनेट जैसे उद्योगों में पतली शीट धातुओं के स्थायी थ्रेडेड कनेक्शन के लिए हेक्स स्पॉट वेल्ड नट मानक विकल्प हैं। वे बड़े पैमाने पर स्वचालित उत्पादन परिदृश्यों के लिए विशेष रूप से उपयुक्त हैं जिनके लिए कंपन रोकथाम और सिंगल-साइड असेंबली की आवश्यकता होती है।

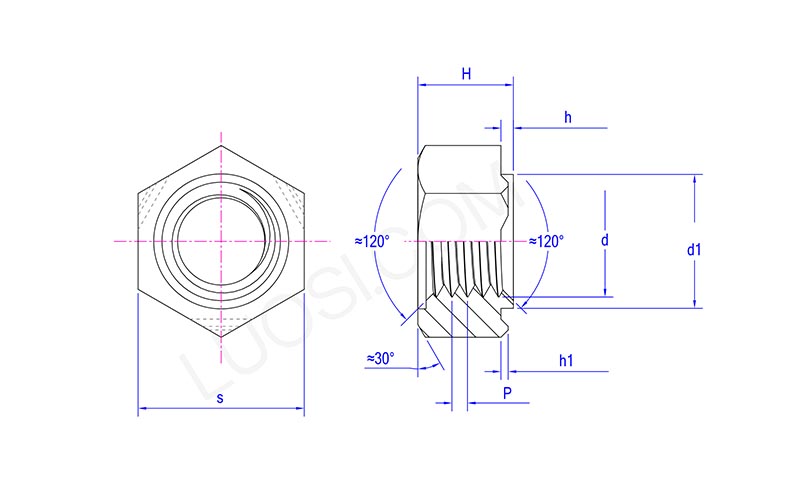

Hex Spot Weld Nuts

सोम	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
एस अधिकतम	11	11	13	15	17	19
एस मि	10.57	10.57	12.57	14.57	16.57	18.48
एच अधिकतम	5	5	6	7.5	9	11
एच मि	4.7	4.7	5.7	7.14	8.64	10.57
d1 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
घ1 मिनट	6.7	6.7	8.7	10.7	12.7	14.7
एच अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
एच मि	0.6	0.6	0.6	0.6	1	1
h1 अधिकतम	0.5	0.5	0.5	0.5	0.7	0.7
घंटा1 मिनट	0.3	0.3	0.3	0.3	0.5	0.5

अक्सर पूछे जाने वाले प्रश्न

(1) आपके हेक्स स्पॉट वेल्ड नट किन मानकों का अनुपालन करते हैं?

हम उनका निर्माण कड़ाई से DIN 929 (एक जर्मन मानक, दुनिया भर में सबसे अधिक उपयोग किया जाने वाला), GB/T 13681 (एक चीनी राष्ट्रीय मानक), और JIS B 1199 (एक जापानी मानक) के अनुसार करते हैं।

(2) M8 हेक्स स्पॉट वेल्ड नट के प्रमुख आयाम क्या हैं?

एक उदाहरण के रूप में DIN 929 M8 को लेते हुए: दोनों पक्षों के बीच की चौड़ाई 14 मिमी है, कुल मोटाई 6.5 मिमी है, फलाव की ऊंचाई लगभग 0.6-0.8 मिमी है, और धागे की सटीकता 6H है।

(3) नट के वेल्डिंग प्रदर्शन को कैसे सुनिश्चित करें?

वेल्डिंग प्रदर्शन का मूल यह है कि कार्बन सामग्री ≤ 0.25% होनी चाहिए। यह सुनिश्चित करने के लिए कि रासायनिक संरचना योग्य है, हम प्रत्येक बैच के लिए कच्चे माल पर वर्णक्रमीय विश्लेषण करते हैं।
