डबल एंड स्टड बोल्ट

डबल एंडेड स्टड बोल्ट क्या है?

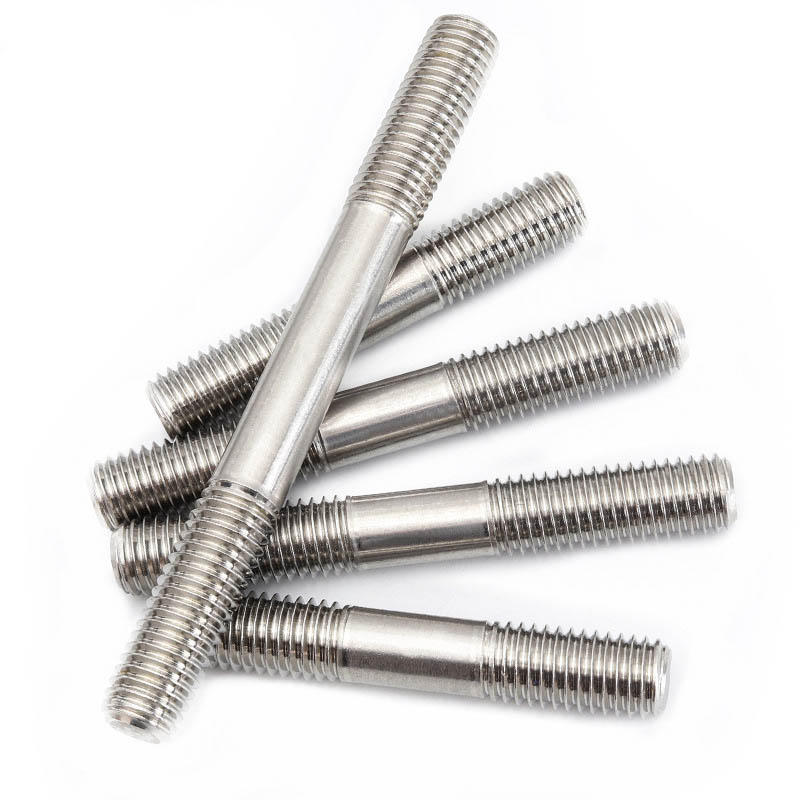

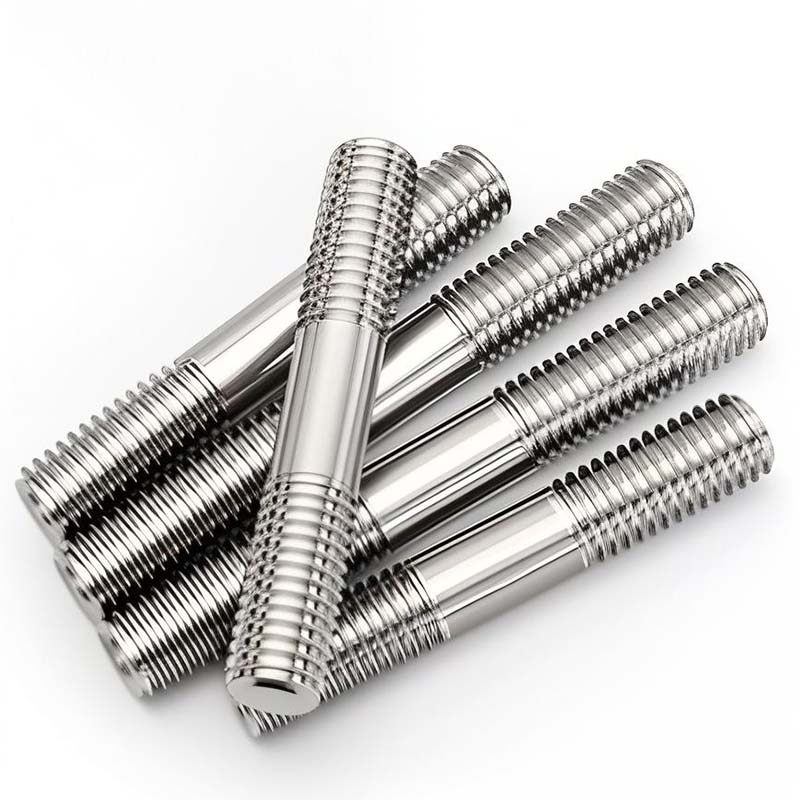

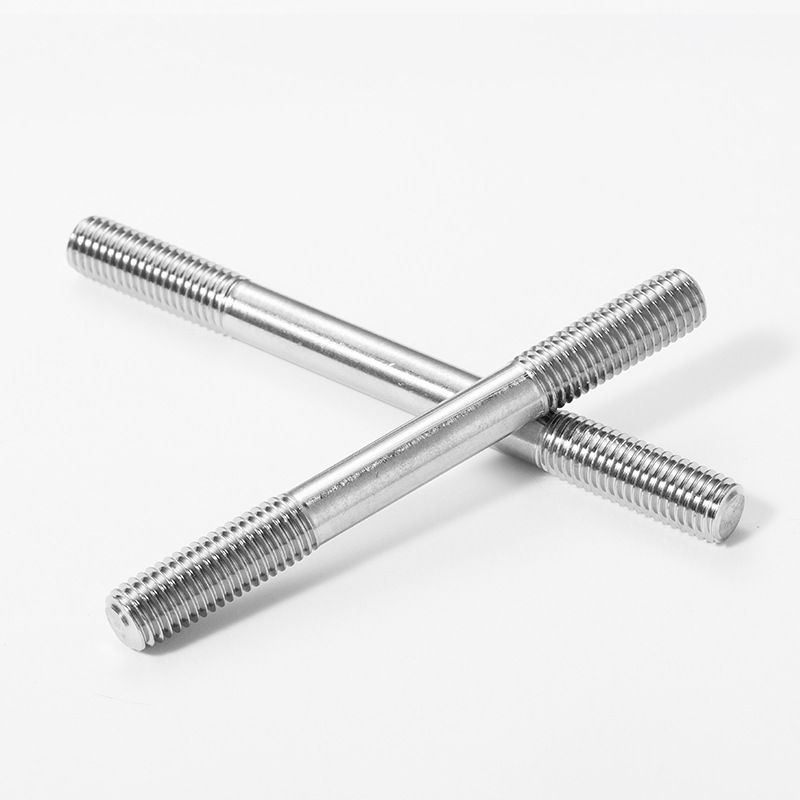

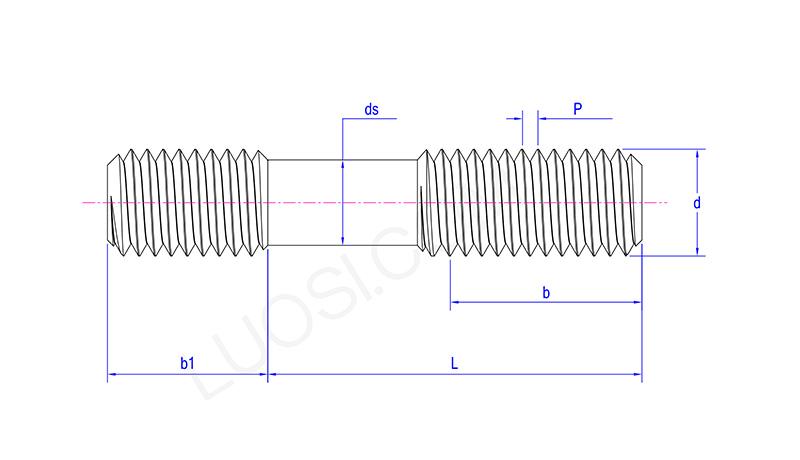

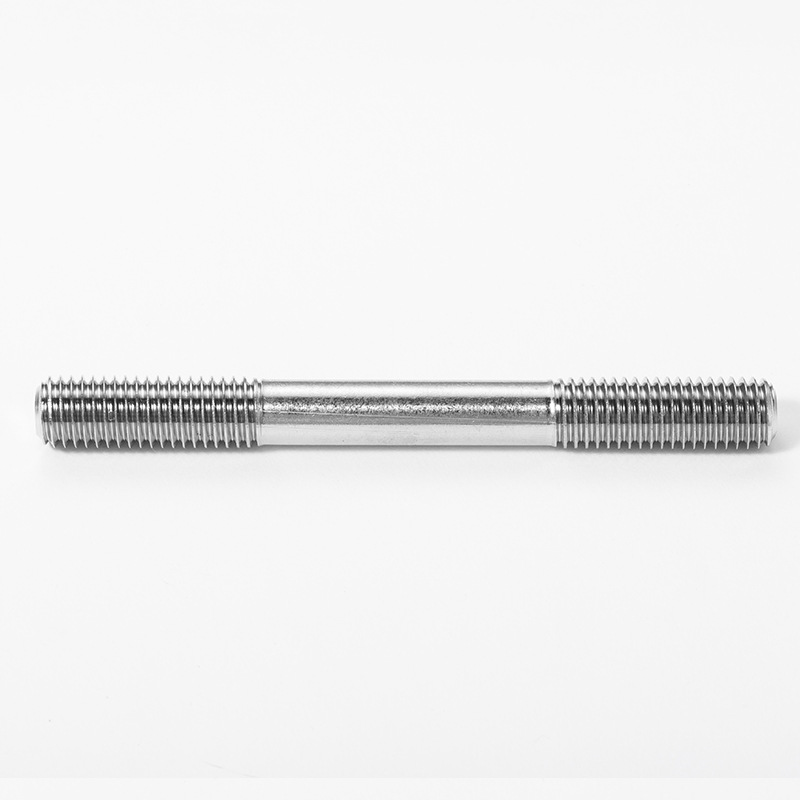

डबल एंड स्टड बोल्ट के दोनों सिरों पर धागे होते हैं और बीच में एक गैर-थ्रेडेड अनुभाग होता है। यह डिज़ाइन फुल-थ्रेडेड बोल्ट से अलग है। दोनों प्रकार के स्टड बोल्ट अपने संबंधित अनुप्रयोग क्षेत्रों में बहुत अच्छा प्रदर्शन करते हैं।

सबसे पहले, इन्हें आमतौर पर स्थापना के लिए दो हेक्सागोनल नट (कभी-कभी वॉशर के साथ) के साथ उपयोग किया जाता है। एक सिरे को सब्सट्रेट के थ्रेडेड छेद में पेंच किया जा सकता है, और दूसरे सिरे को एक नट के साथ घटक से निश्चित रूप से जोड़ा जाता है, जिससे एक मजबूत निर्धारण और समान तनाव वितरण सुनिश्चित होता है।

दूसरे, बिना खांचे वाला मध्य भाग संयोजन के दौरान सटीक संरेखण प्राप्त करने में मदद करता है, धागों के बीच हस्तक्षेप से बचता है। साथ ही, यह तनाव एकाग्रता को कम कर सकता है, जिससे स्टड अधिक मजबूत हो जाता है और भारी भार के तहत टूटने की संभावना कम हो जाती है।

डबल एंड स्टड बोल्ट के मुख्य प्रकार क्या हैं?

आइए हम आपको डबल एंड स्टड बोल्ट के मुख्य प्रकारों से परिचित कराते हैं

हम उन्हें निम्नलिखित तीन पहलुओं से समझाएंगे।

(1) थ्रेड संरचनाओं का वर्गीकरण

क्लैंपिंग प्रकार: दोनों सिरों की थ्रेडेड लंबाई समान होती है, और मध्य भाग एक सादा रॉड होता है। उपयोग करते समय, दोनों सिरों को नट्स से कस दिया जाता है। यह सबसे सामान्य प्रकार है.

टैप एंड टाइप: धागे के दोनों सिरों की लंबाई अलग-अलग होती है। लंबे सिरे का उपयोग घटक के ब्लाइंड होल में पेंच लगाने के लिए किया जाता है, जबकि छोटे सिरे का उपयोग नट को स्थापित करने के लिए किया जाता है।

सतत थ्रेड स्टड: इसे "थ्रेड रॉड" के रूप में भी जाना जाता है, इसका मतलब है कि रॉड की पूरी लंबाई बिना किसी चिकने खंड के थ्रेडेड है। यह थ्रेडेड कनेक्शन के लिए अधिकतम लंबाई प्रदान करता है।

आंशिक थ्रेडेड स्टड: केवल एक सिरे या दोनों सिरों पर आंशिक धागे होते हैं, बीच में चिकनी छड़ का एक बड़ा व्यास रहता है।

(2) विशेष प्रयोजन वर्गीकरण

स्क्वायर हेड स्टड: एक सिरे पर स्क्वायर हेड होता है। दूसरे सिरे को कसते समय, चौकोर सिर को पकड़ने के लिए एक उपकरण का उपयोग किया जा सकता है, जिससे इसे सीमित स्थान में स्थापित करना सुविधाजनक हो जाता है।

वेल्ड स्टड: एक छोर धातु सब्सट्रेट पर वेल्डिंग के लिए डिज़ाइन किया गया है, जबकि दूसरे छोर पर अन्य घटकों को जोड़ने के लिए धागे हैं।

(3) सामग्री और ग्रेड वर्गीकरण

बी7 स्टड: क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात से बना, यह गर्मी उपचार से गुजरता है और उच्च तापमान (आमतौर पर 450 डिग्री सेल्सियस तक) और उच्च दबाव वाली कामकाजी परिस्थितियों में उपयोग किया जाने वाला सबसे आम प्रकार का स्टड है।

L7 स्टड: कम तापमान वाले वातावरण के लिए उपयुक्त।

बी8/बी8एम स्क्रू स्टड: मजबूत संक्षारण प्रतिरोध के साथ 304 या 316 स्टेनलेस स्टील से बने।

डबल एंड स्टड बोल्ट का उपयोग किसके लिए किया जाता है?

डबल एंड स्टड बोल्ट के अनुप्रयोगों की एक विस्तृत श्रृंखला है और इसे दैनिक जीवन में हर जगह देखा जा सकता है। यहां उनके कार्यों के कुछ विवरण दिए गए हैं।

(1) पाइपलाइन कंटेनरों में निकला हुआ किनारा कनेक्शन

स्टड दो फ्लैंजों से होकर गुजरता है। एक मजबूत और समान क्लैंपिंग बल बनाने के लिए दोनों सिरों पर नट्स को कस लें।

(2) ब्लाइंड होल अनुप्रयोग

जब एक घटक में काउंटरसंक छेद होता है (जैसे कि सिलेंडर हेड या इंजन ब्लॉक), और दूसरे घटक में थ्रू होल होता है, तो स्टड का लंबा सिरा स्थायी रूप से काउंटरसंक छेद में डाला जाएगा। दूसरे सिरे को एक नट के साथ स्थापित किया गया है।

(3) संरचना और उपकरण स्थापना

स्टड बोल्ट का उपयोग भारी उपकरण (जैसे मोटर, पंप या कंप्रेसर) को नींव या फ्रेम पर ठीक करने के लिए किया जाता है। स्टड को आधार में तय किया गया है (या दोनों तरफ नट के माध्यम से तय किया गया है)।

(4) उच्च दबाव और उच्च तापमान वातावरण

पेट्रोकेमिकल, बिजली उत्पादन और जहाज निर्माण उद्योगों में, डबल-एंडेड स्टड आमतौर पर उच्च शक्ति वाले मिश्र धातु इस्पात (जैसे एएसटीएम ए193 बी7) या स्टेनलेस स्टील (बी8/बी8एम) से बने होते हैं। वे उच्च दबाव, तापमान परिवर्तन और कंपन को बेहतर ढंग से झेल सकते हैं।

(5) बार-बार जुदा करने की आवश्यकता वाले अनुप्रयोग

कोई भी असेंबली घटक जिसे नियमित रखरखाव की आवश्यकता होती है - जैसे निरीक्षण कवर, पंप केसिंग या मशीन गार्ड - स्टड बोल्ट का उपयोग करने के लिए उपयुक्त हैं। आप धागे को पहने बिना बार-बार नट को हटा सकते हैं।
