हेक्स फ्लैंज वेल्ड नट

तुरंत चीन आपूर्तिकर्ता ज़ियागुओ® हेक्स फ्लैंज वेल्ड नट खरीदें, जिसमें नीचे की ओर तीन-बिंदु फलाव डिजाइन है, जो वर्कपीस से पूरी तरह मेल खाता है। वेल्डिंग दृढ़ और सटीक है, इसमें किसी समायोजन की आवश्यकता नहीं है। अद्वितीय डिज़ाइन असेंबली दक्षता को 50% तक बढ़ा देता है।

जांच भेजें

उत्पाद वर्णन

साधारण हेक्सागोनल वेल्डिंग नट से अंतर

दोनों के बीच मुख्य अंतर निकला हुआ किनारा आधार में निहित है। हेक्स फ्लैंज वेल्ड नट सामान्य हेक्सागोनल वेल्डिंग नट का एक उन्नत संस्करण है, जिसमें एक एकीकृत फ्लैंज डिस्क होती है। इस अंतर के परिणामस्वरूप संरचना, प्रदर्शन और अनुप्रयोग में विभिन्न भेद होते हैं। यहाँ विस्तृत तुलना है:

परियोजना	हेक्स निकला हुआ किनारा वेल्ड नट	साधारण हेक्सागोनल वेल्डिंग नट
नीचे का आकार	बढ़े हुए निकला हुआ किनारा के साथ	सपाट या फ़्लैंगलेस
दबाव सहने की क्षमता	सीधे फ्लैट वॉशर से बदलें	अतिरिक्त फ्लैट वॉशर की आवश्यकता है
वेल्डेड बम्प्स	3	3
लागू परिदृश्य	कारें, घरेलू उपकरण, पतली प्लेट संरचनाएं	मोटी प्लेटें, सामान्य वेल्डिंग
लागत	थोड़ा अधिक (अतिरिक्त निकला हुआ किनारा बनाने के साथ)	हल्का सा कम

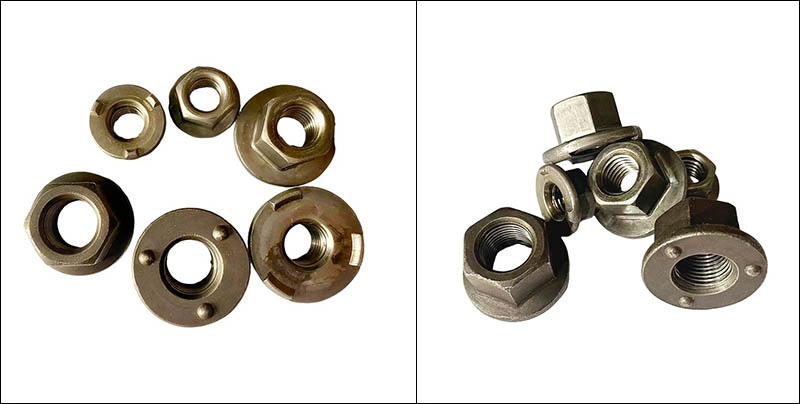

Hex Flange Weld Nut

नमूना सेवा

हेक्स फ्लैंज वेल्ड नट के नमूने के लिए, हमारे पास पालन करने के लिए स्पष्ट नियम हैं।

(1) संभावित ग्राहकों के लिए जिन्हें शुरुआती चरण में नट्स के प्रदर्शन ग्रेड का परीक्षण करने की आवश्यकता होती है, हम आमतौर पर एक निश्चित संख्या में मुफ्त नमूने (जैसे 5-10 टुकड़े) प्रदान करते हैं, लेकिन शिपिंग लागत आमतौर पर ग्राहकों द्वारा वहन की जाती है।

(2) अनुकूलित उत्पादों या उच्च-मूल्य वाले उत्पादों के लिए, एक नमूना शुल्क लिया जाएगा। और बाद में औपचारिक आदेश जारी होने पर नमूना शुल्क भुगतान से काट लिया जाएगा।

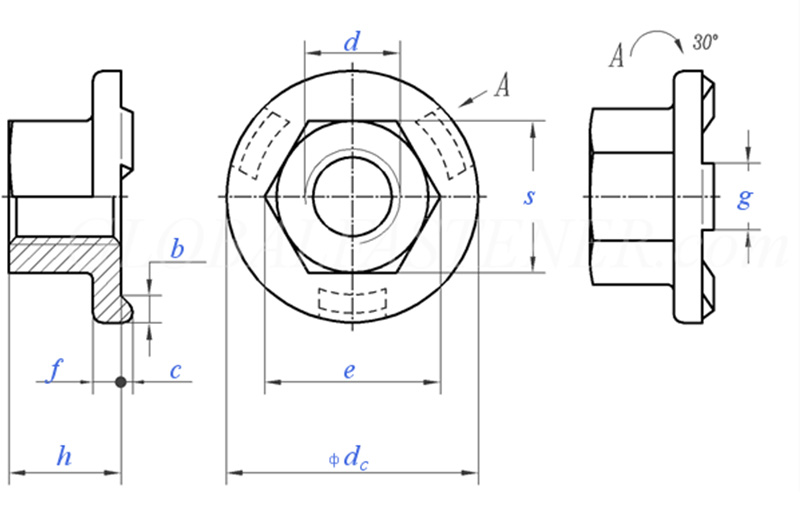

Hex Flange Weld Nut

धागे का आकार			एम5	एम6	एम8	एम10	एम12	एम14	एम16
d			एम5	एम6	एम8	एम10	एम12	एम14	एम16
P	मोटे धागे की पिच		0.8	1	1.25	1.5	1.75	2	2
P	बढ़िया थ्रेड पिच		/	/	/	/	15	1.5	1.5
C	नाम मात्र का आकार	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
डीसी	अधिकतम		15.5	18.5	22.5	26.5	30.5	33.5	36.5
डीसी	मिन		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	मिन		8.2	10.6	13.6	16.9	19.4	22.4	25
e	अधिकतम		8.5	10.9	14	17.5	20	23	26
f	नाम मात्र का आकार	±0.25	1.7	2	2.5	3	3	4	4
g	नाम मात्र का आकार	±0.1	4	5	6	7	8	8	8
m	मिन		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	अधिकतम		5	7	10	13	15	17	19.5
S	अधिकतम		8	10	13	16	18	21	24
S	मिन		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	अधिकतम=नाममात्र आकार		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	मिन		2	2.5	2.5	2.75	3	3.25	3.5
प्रति 1000 यूनिट किग्रा			/	5.7	12.2	21.8	29.4	45.8	/

एफएQ

(1) क्या इस प्रकार के हेक्स फ्लैंज वेल्ड नट का उपयोग स्वचालित उत्पादन लाइन (रोबोटिक वेल्डिंग) में किया जा सकता है?

यह अत्यधिक उपयुक्त है. तीन-बिंदु उठा हुआ प्लेटफ़ॉर्म डिज़ाइन सटीक स्थिति को सक्षम बनाता है, और स्वचालित फीडिंग के लिए वाइब्रेटिंग ट्रे के साथ मिलकर, यह रोबोट स्पॉट वेल्डिंग वर्कस्टेशन के लिए उपयुक्त है।

(2) आप यह कैसे सुनिश्चित करते हैं कि उत्पादों के प्रत्येक बैच पर सोल्डर बम्प की ऊंचाई सुसंगत है?

हम कोल्ड हेडिंग बनाने की प्रक्रिया का उपयोग करते हैं, और टक्कर की ऊंचाई की सहनशीलता को ±0.05 मिमी के भीतर नियंत्रित किया जाता है।

(3) न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है? क्या नमूना निःशुल्क है?

मानक विशिष्टताओं के लिए, MOQ 1,000 टुकड़े है; गैर-मानक अनुकूलन के लिए, यह 500 टुकड़े हैं। हम नि:शुल्क नमूने (प्रति विनिर्देश 2-5 टुकड़े) प्रदान करते हैं, और ग्राहक को केवल अंतर्राष्ट्रीय शिपिंग लागत वहन करने की आवश्यकता होती है।

(4) आमतौर पर डिलीवरी की अवधि कितनी होती है?

मानक उत्पाद 3 से 7 दिनों के भीतर शिपमेंट के लिए उपलब्ध हैं; अनुकूलित उत्पादों में 15 से 25 कार्य दिवस लगते हैं। बातचीत करने पर थोक ऑर्डर में तेजी लाई जा सकती है।
