हेक्स वेल्ड नट

तुरंत ज़ियागुओ® हेक्स वेल्ड नट्स खरीदें। इन नटों में नीचे की ओर तीन समान रूप से वितरित वेल्डिंग प्रोट्रूशियंस होते हैं। करंट केंद्रित है, वेल्ड कोर स्थिर है, और वेल्डिंग के बाद नट कभी ढीले नहीं होंगे। यह वेल्डिंग प्रक्रिया के दौरान नट विचलन की समस्या को प्रभावी ढंग से रोकता है।

नमूना:JIS B1196-1.1-1982

जांच भेजें

उत्पाद वर्णन

हेक्स वेल्ड नट एक प्रकार का विशेष फास्टनर है जो DIN 929 मानक का अनुपालन करता है। इनमें एक हेक्सागोनल आकार और नीचे तीन वेल्डिंग प्रोट्रूशियंस हैं (कुछ पोजिशनिंग पिन के साथ)। वे प्रतिरोध स्पॉट वेल्डिंग के माध्यम से धातु की चादरों पर स्थायी रूप से तय होते हैं और बाद के बोल्ट कनेक्शन के लिए एक उच्च शक्ति वाला आंतरिक धागा छेद प्रदान करते हैं। इनकी प्रमुख विशेषता यह है कि वेल्डिंग के बाद ये कभी ढीले नहीं होते। हेक्स वेल्ड नट्स का व्यापक रूप से ऑटोमोबाइल, धातु शीट और मोल्ड जैसे उद्योगों में उपयोग किया जाता है। इन्हें उन स्थानों पर भी नियोजित किया जाता है जहां नियमित नट्स का उपयोग नहीं किया जा सकता है या जहां एक मजबूत और स्थायी थ्रेडेड कनेक्शन की आवश्यकता होती है, जो एक निश्चित आंतरिक थ्रेड कनेक्शन बिंदु के रूप में कार्य करते हैं।

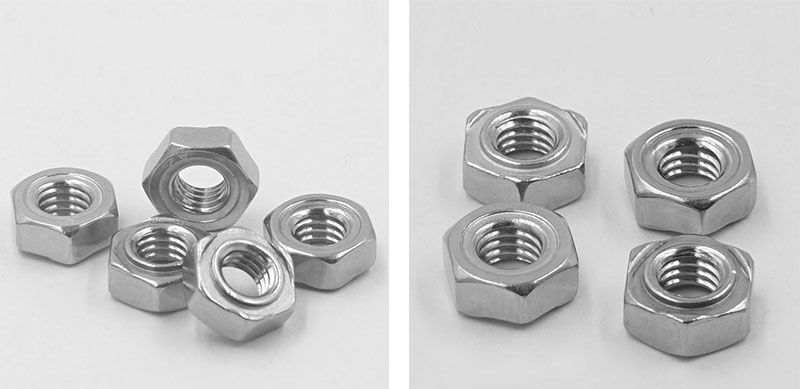

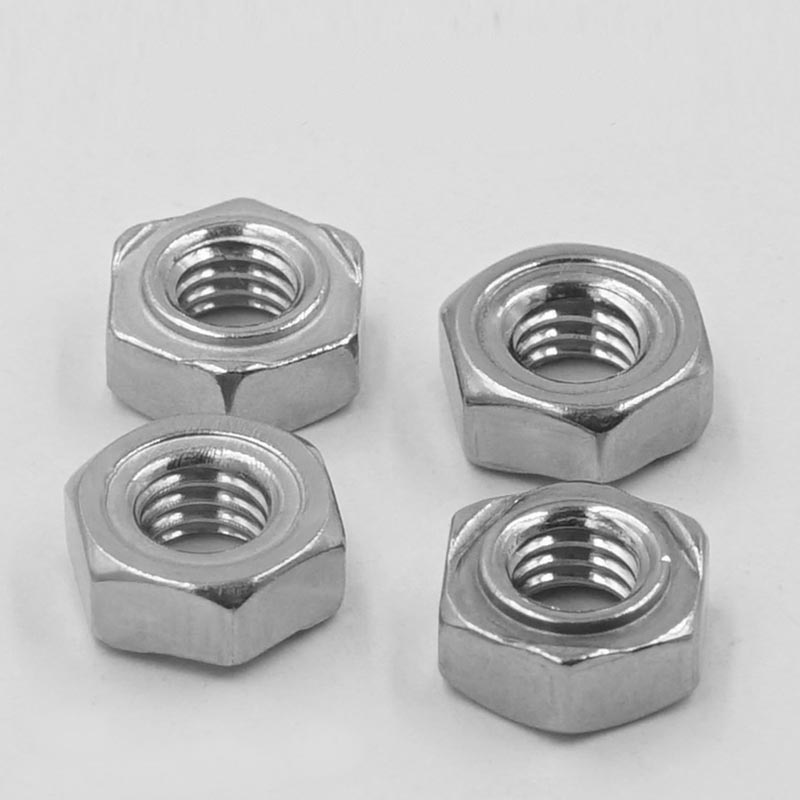

Hex Weld Nuts

संरचनात्मक विशेषताएं

हेक्स वेल्ड नट का संरचनात्मक डिजाइन तीन प्रमुख लक्ष्यों पर केंद्रित है: वेल्डिंग विश्वसनीयता, स्थिति सटीकता, और असेंबली में आसानी।

【1】षटकोणीय आकार

(1) आकार: नियमित षट्कोण। विपरीत पक्षों के आयाम DIN 929 मानक का अनुपालन करते हैं। इसे विशेष उपकरणों की आवश्यकता के बिना, नियमित खुली रिंच या सॉकेट रिंच का उपयोग करके कड़ा किया जा सकता है।

(2) विपरीत पक्ष की चौड़ाई: विभिन्न विशिष्टताओं के अलग-अलग आयाम होते हैं। उदाहरण के लिए, M6 11mm है, M8 14mm है, और M10 17mm है। रिंच के लिए पर्याप्त संपर्क क्षेत्र प्रदान करें।

(3) कुल ऊंचाई: आमतौर पर धागे के नाममात्र व्यास का 0.8 से 1.0 गुना। थ्रेड जुड़ाव की लंबाई सुनिश्चित करें और कनेक्शन की मजबूती प्रदान करें।

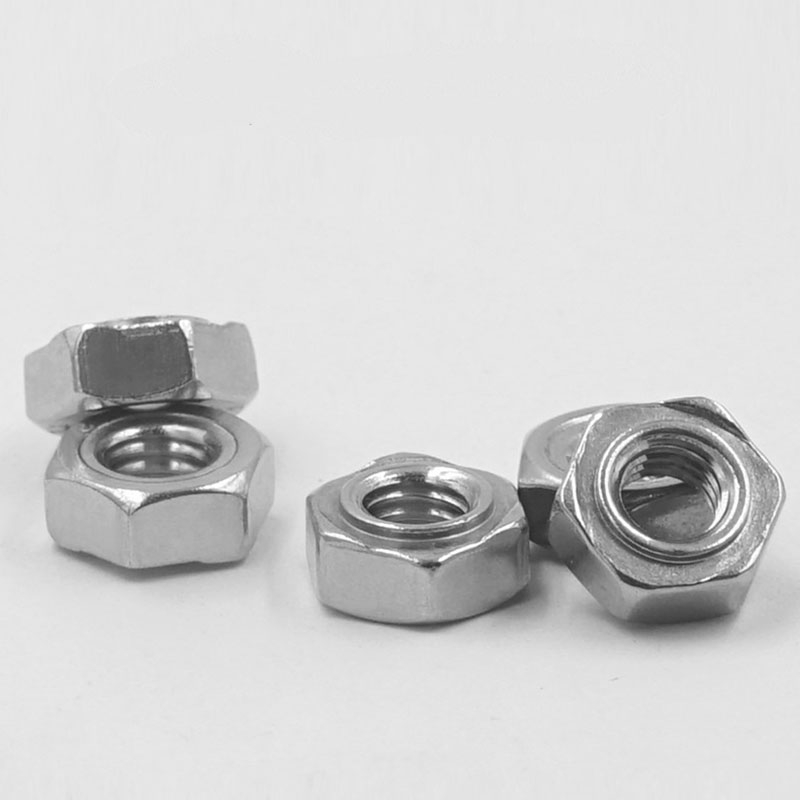

Hex Weld Nuts

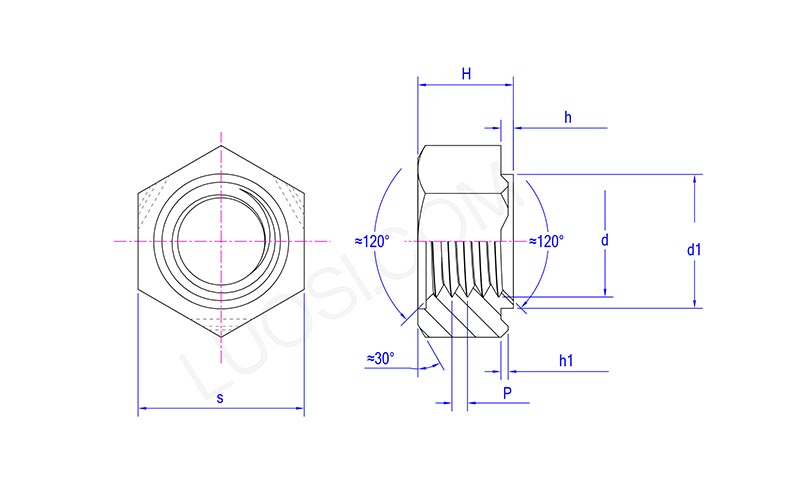

सोम	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
एस अधिकतम	11	11	13	15	17	19
एस मि	10.57	10.57	12.57	14.57	16.57	18.48
एच अधिकतम	5	5	6	7.5	9	11
एच मि	4.7	4.7	5.7	7.14	8.64	10.57
d1 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
घ1 मिनट	6.7	6.7	8.7	10.7	12.7	14.7
एच अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
एच मि	0.6	0.6	0.6	0.6	1	1
h1 अधिकतम	0.5	0.5	0.5	0.5	0.7	0.7
घंटा1 मिनट	0.3	0.3	0.3	0.3	0.5	0.5

【2】नीचे वेल्डिंग अनुमान

(1) मात्रा: 3 टुकड़े (समान रूप से 120° पर वितरित)। तीन बिंदु एक विमान का निर्धारण करते हैं, यह सुनिश्चित करते हुए कि हेक्स वेल्ड नट आधार सामग्री के साथ सुरक्षित रूप से संपर्क में है। भले ही वर्कपीस की सतह थोड़ी असमान हो, फिर भी विश्वसनीय वेल्डिंग की गारंटी दी जा सकती है।

(2) स्थिति: वेल्डिंग स्थिरता में सुधार के लिए निचली सतह के किनारे पर।

(3) आकार: गोलाकार या शंक्वाकार-शीर्ष, चिकने शीर्ष के साथ। प्रतिरोध वेल्डिंग के दौरान, करंट केंद्रित होता है, और यह नाभिक बनाने के लिए पिघलने को प्राथमिकता देता है।

(4) ऊंचाई: 0.5 - 1.0 मिमी (विशिष्ट मान विनिर्देश और प्लेट की मोटाई पर निर्भर करते हैं)। आधार सामग्री के साथ कड़ा संपर्क सुनिश्चित करें और पर्याप्त पिघलने की मात्रा प्रदान करें।

【3】पोजिशनिंग गाइड पिन (पायलट, वैकल्पिक संरचना)

(1) गाइड पिन व्यास: वर्कपीस के पूर्व-ड्रिल किए गए छेद से कम (उदाहरण के लिए φ9.6 मिमी या φ11.6 मिमी के लिए एम8)

(2) गाइड पिन ऊंचाई: 1.5 ~ 2.5 मिमी (बोर्ड की मोटाई के अनुसार चयनित)

【4】आंतरिक धागा

(1) धागा विशिष्टताएँ: मीट्रिक मोटा धागा एम3 से एम16 (बारीक धागा उपलब्ध), इंपीरियल यूएनसी 1/4″ से 5/16″

(2) थ्रेड सटीकता: 6एच (मीट्रिक), 2बी (शाही)

(3) थ्रेड लंबाई: पर्याप्त थ्रेड जुड़ाव लंबाई प्रदान करें

(4) थ्रेड ओरिएंटेशन: प्रवेश द्वार के सिरे पर चम्फरिंग हो सकती है
